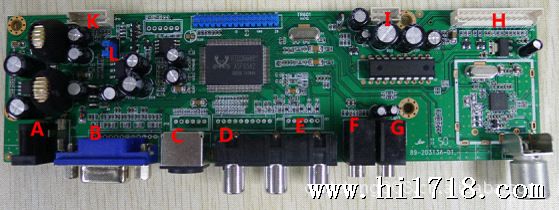

TR601液晶显示器驱动板
规格说明书
板卡功能概要
支持模拟RGB信号，复合视频信号（CVBS），S-Video及模拟电视信号。
支持三路双声道音频，RGB一路,CVBS、S-Video共用一路,TV一路。
支持单/双通道LVDS。
支持PAL/NTSC制式射频信号输入。
TV自动搜台/手动搜台，并自动储存频道。
支持分辨率WUXGA+，即1920*1200
支持 面板 | 类型 | TFT-LCD | |
信号接口 | 单/双通道LVDS | ||
色彩 | 6 Bit / 8 Bit | ||
长宽比 | 4:3 / 5:4 / 16:9 / 16:10等 | ||
尺寸 | 6.4寸 ～ 46寸 | ||
电压 | 3.3V / 5V / 12V | ||
品牌 | Samsung、AUO、CMO、CPT、Sharp、HannStar 等 | ||
输入 输出 接口 | 输入 | VGA | 模拟RGB 15针D-sub端子 × 1 |
CVBS | RCA端子 × 1 | ||
S-Video | S-Video端子 × 1 | ||
TV tuner | * × 1 | ||
音频 | RCA端子 × 2 | ||
PC音频端子 × 1 | |||
电源 | DC直流电源端子(插座) × 1 | ||
遥控、按键板 | 14Pin 2.0直式插座 × 1 | ||
输出 | 音频 | 4Pin 2.0直式喇叭插座 × 1 | |
PC耳机端子 × 1 | |||
LVDS接口 | 30Pin双排直式金针 × 1 | ||
高压板接口 | 6Pin 2.0直式插座 × 1 | ||
信号 类型 | TV | 彩色制式 | PAL、NTSC |
声音制式 | DK、I、BG、M 等 | ||
接收频率 | 40 MHz ～ 900 MHz | ||
CVBS | 1.0Vp-p +/-5% | ||
S-Video | S-Y：0.714Vp-p +/-5%；S-C：0.286Vp-p +/-5%； | ||
VGA | 同步信号 | 行场同步分离 | |
信号幅值 | 0.7Vp-p | ||
频率范围 | HS: 30-88KHz; VS: 43-75Hz | ||
DDC | VESA EDID V1.3 | ||
电源 | 输入电压 | DC 12 V（+/-0.6V） | |
操作模式 | 正常工作模式，低功耗模式(<3W) | ||
DPMS | 支持 | ||
按键板 | 支持5键/７键接地式按键 | ||
遥控 | 支持NEC遥控器 | ||
功放 | Class B, 2x5W (8Ω) | ||
主要IC | RTD2664 | 集成 Scalar、MCU、Decoder 、Audio Decoder | |
RT610S | 高频头IC | ||
TDA1517P | 音频处理IC | ||
外形 尺寸 | 190.4mm(L)×53.3mm(W) | ||
OSD 语言 | 支持中文、英文等多国语言 | ||
其它 | 支持VGA接口升级
| ||
