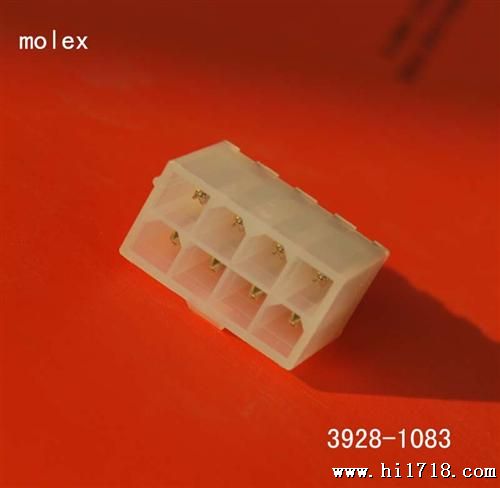

molex 3928-1083 接线端子头 缘端子
价格：电议
地区：江苏 南京市
电 话：86 025 68566966
传 真：86 025 68566977
-
图文详情
-
产品属性
-
相关推荐
| 状态 | 还有效 |
| 类别 | PCB插座头 |
| 系列 | 5566 |
| 应用 | power,线对板 |
| 注解 | The 5566 header should be used with standard Mini-Fit® female terminals. If increased amperage of up to 13A per circuit is needed, please consider using the Mini-Fit® Plus HCS family45750terminals with46015headers; See Molex product specification PS-45750-001 for additional current de-rating information. |
| 概述 | Mini-Fit.Jr™ |
| 产品名称 | Mini-Fit.Jr™ |
| UPC | |
| 物理 | |
| 断开 | 否 |
| 电路数（已装入的） | 8 |
| 电路数（多的） | 8 |
| 颜色-树脂 | 自然色 |
| 耐用性（插拔次数-多次数） | 30 |
| 先接后断 | 否 |
| 阻燃性 | 94V-2 |
| 满足欧洲Glow-wire标准 | 否 |
| 可配插产品指南 | 否 |
| 接插极性 | 无 |
| 锁定接插部位 | 是 |
| 材料-金属 | 黄铜 |
| 材料-接合处电镀 | 锡 |
| 材料-终端电镀 | 锡 |
| 材料-树脂 | 尼龙 |
| 净重 | 2.216/g |
| 行数 | 2 |
| 方向 | 垂直的 |
| PCB焊脚长度 | 3.50mm |
| PCB定位器 | 是 |
| PCB保持力 | 无 |
| PC厚度：推荐 | 1.6mm |
| 包装形式 | 袋 |
| 间距-接合界面 | 4.20mm |
| 间距-终端界面 | 4.20mm |
| 薄镀层-接合部位 | 0.889µm |
| 小镀层：端接 | 2.540µm |
| 有极性的插配件 | 是 |
| PCB极性 | 是 |
| 有护墙的 | 全部 |
| 可堆叠的 | 否 |
| 穿孔式表面焊接（SMC） | 否 |
| 运行温度范围 | -40 ℃——+105℃ |
| 终端界面：类型 | 穿孔式 |
| 电气 | |
| （请核对产品规格的具体细节） | |
| 每触点电流 | 13A |
| 电压- | 600V |
| 焊接处理数据 | |
| Duration at Max. Process Temperature (seconds) | 5 |
| 无铅工艺能力 | 波峰（TH) |
| Max. Cycles at Max. Process Temperature | 1 |
| Process Temperature max. C | 260 |
| 材料信息 | |
| 曾用产品编号 | 5566-08A |
| 参考：图纸编号 | |
| 包装规格 | PK-5566-003 |
| 产品规格 | PS-5556-001, RPS-5556-004 |
| 销售用图纸 | SD-5566-002 |
