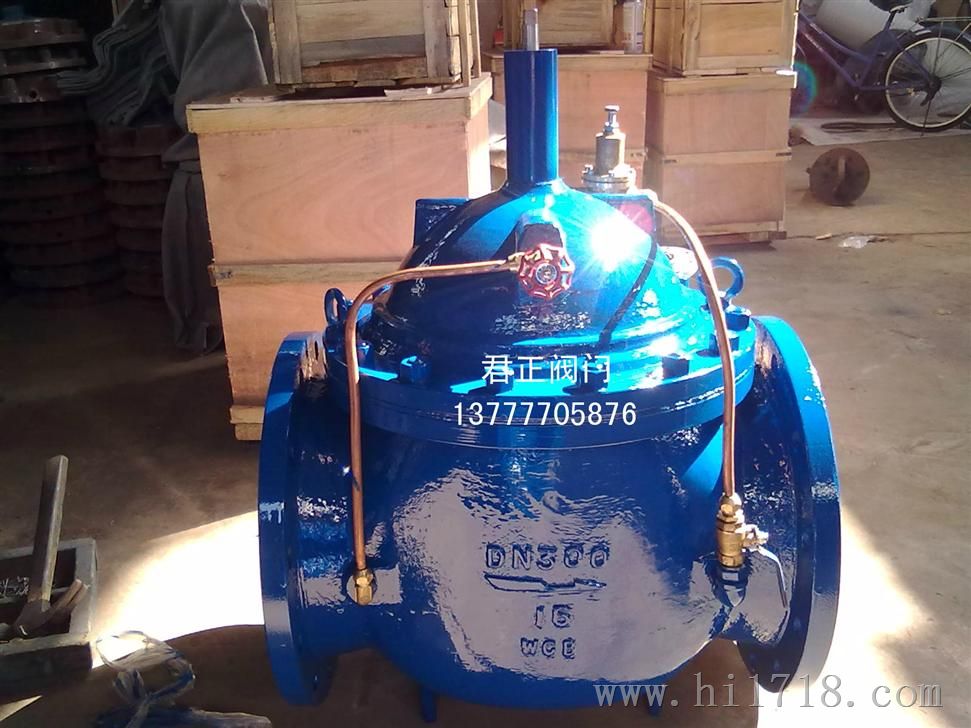

400X流量控制阀 流量控制阀厂家大量批发 价格优惠
价格:电议
地区:浙江省 温州市
电 话:0577-67971686
手 机:13777705876
传 真:0577-67314132

400X流量控制阀结构特点和用途

  400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。
  本产品利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。
  本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

400X流量控制阀工作原理

  当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。



400X流量控制阀主要技术参数

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

出口可调压力(MPa)

压力特性

P2P1

流量特性

P2P1

适用介质

介质温度()

1.0

1.5

1.1

0.09-0.8

P2×8%

P2×15%

0-80

1.6

2.4

1.76

0.10-1.2

P2×10%

P2×20%

2.5

3.75

2.75

0.15-1.6

P2×12%

P2×25%


400X流量控制阀主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁晴橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢


企业类型

制造商

新旧程度

全新

原产地

浙江温州永嘉
