 | SD100 滑軌超薄型可規劃熱電偶轉換器/溫度PT100/電壓轉換器/電流轉換器 | | | | |  | | | | | ?軟體USB可規劃輸入各式溫度訊號及範圍
?溫度轉換器,溼度轉換器,熱電偶轉換器,電壓轉換器
?PT100轉換器,訊號轉換器,一氧化碳傳送器
?信號隔離轉換器,白金電阻轉換器,壓力轉換器
?熱電偶溫度轉換器,壓力4~20mA轉換器
?熱電偶0~10V溫度轉換器,測溫電阻4~20mA溫度轉換器
?溫度傳送器,一氧化碳傳訊器,二氧化碳傳訊器
?溫度轉換器,溼度轉換器,熱電偶轉換器,電壓轉換器
?4~20mA溫度傳送器,0~10V溼度傳送器
?壓力4~20mA轉換器,液位0~10V轉換器,流量轉換器
?感測器故障防護可選擇或點輸出
?具有高亮度LED狀態指示功能 | | | | | ?SD100傳送器只須經由電腦軟體SD100及傳輸線URC-1020或手持式規劃器即可輕鬆寫入及修改輸入類型
?SD100是極為容易使用的軟體,新版本可由網站免費下載
?Interface Cable包含轉換介面及USB接頭,規劃時轉換器不需再另接電源 | | | | 規格說明 | 輸入
| 熱電偶類型: J, K, T, E, B, R, S, N, C (ITS-90). | | 熱電阻: Pt100 二或三線式接線 | | 電壓: -60mVdc to 60mVdc or -10Vdc to 10Vdc. | | 電流: 0 to 24mAdc |
| 輸入種類及範圍(表一) | | A/D 解析度 | 16 bits | | 輸入取樣時間 | <200ms | | 工作電源 | DC10~36V | | 負載 | T/C , RTD:200KΩ, DCmA:2.7Ω, DCV:＞100KΩ | | 輸出阻抗 | 700Ω | | 輸出反應時間 | <200ms | 共模拒斥比

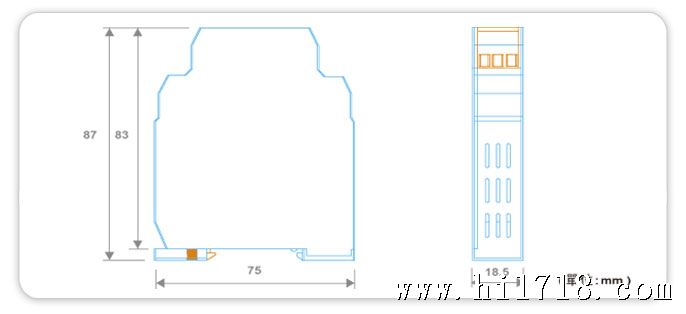

（CMRR） | ＞80 dB | | 電磁相容性 | En 50081-2, En 50082-2 | | 隔離 | 4 KV. between input and output | | 操作溫度 | -40 to 85°C | | 溼度 | 0 to 90% RH | | 尺寸 | 75mm(W)x87mm(H)x18.5mm(D) | | | | 註1: Type B 的0~400℃不在此規範內
註2: 內部指撥開關需設定 | | | | 輸入種類及範圍(表一) | | 輸入類型 | 範圍 | | | Thermocouple J | -50 to 1000 °C (-58 to 1832 °F ) | ± 1 °C | | Thermocouple K | -50 to 1370 °C (-58 to 2498 °F ) | ± 1 °C | | Thermocouple T | -270 to 400 °C (-454 to 752 °F ) | ± 1 °C | | Thermocouple E | -50 to 700°C (-58 to 1292°F) | ± 1 °C | | Thermocouple B | 0 to 1750 °C (32 to 3182 °F ) | ± 2 °C (註1) | | Thermocouple R | -50 to 1750 ° C (-58 to 3182 ° F ) | ± 2 °C | | Thermocouple S | -50 to 1750 °C (-58 to 3182 °F ) | ± 2 °C | | Thermocouple N | -50 to 1300 °C (-58 to 2372 °F ) | ± 2 °C | | Thermocouple C | -50 to 1800 °C (-58 to 3272 °F ) | ± 2 °C | | Pt100 | -200 to 600 °C (-328 to 1112 °F ) | ± 0.2 °C | | mV | -60mVto 60mV | ± 0.01m V | | Voltage (註2) | -10 to 10Vdc | ± 1m V | | Current (註2) | 0 to 24mAdc | ± 10μA | | | | | 註 1: Type B 的 0~400 ° C 不在此規範內 | | 註 2: 內部指撥開關需設定 | | | | | | | | |
