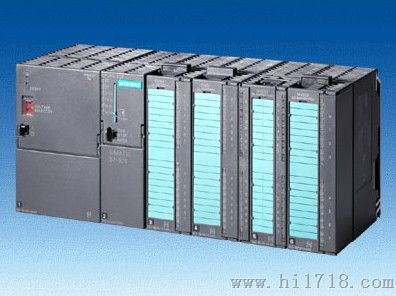

西门子CPU314原装  西门子CPU314全新 西门子CPU314价格优势

订货号：6ES7314-1AG14-0AB0

6ES7314-1AG14-0AB0 SIMATIC S7-300, CPU 314 CPU WITH MPI INTERFACE, INTEGRATED 24V DC POWER SUPPLY, 128 KBYTE WORKING MEMORY, MICRO MEMORY CARD NECESSARY

Overview

  • 用于具有中等程序规模需求的应用
  • 对二进制和浮点数运算具有较高的处理能力

CPU 运行需要 SIMATIC 微存储卡(MMC)

Area of application

CPU 314 用于对处理能力和响应速度有很高要求的场合。通过其工作存储器，该CPU也适用于中等规模的应用。

Design

CPU 314 安装有：

  • 微处理器;
    处理器对每条二进制指令的处理时间大约为 60 ns，每个浮点预算的时间为 0.59 μs。
  • 扩展存储器;
    与执行相关的程序段的 128 KB 高速 RAM（相当于约 42 K 指令）可以为用户程序提供足够的空间；
    SIMATIC 微型存储卡（ 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。
  • 灵活的扩展能力;
    多达 32 个模块，（4排结构）
  • MPI多点接口;
    集成的 MPI 接口多可以同时建立与 S7-300/400 或编程设备、PC、OP 的 12 条连接。在这些连接中，始终为编程器和 OP 分别预留一个连接。通过“全局数据通讯”，MPI可以用来建立多16个CPU组成的简单网络。

Functions

  • 口令保护;
    用户程序使用密码保护，可防止非法访问。
  • 诊断缓冲;
    诊断缓冲区中可存储后 500 个错误和中断事件，其中的 100 个事件可以长期保留。
  • 免维护的数据后备;
    如果电源中断，CPU 将所有数据（多达 64 KB）自动写到 SIMATIC 微型存储卡（MMC 卡）上，从而使数据可以在电压恢复后再次使用，且不会发生改变。

可参数化的特性

可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：

  • MPI多点接口;
    定义站地址
  • 重启动/循环时间特性；
    循环时间以及负载限制，以及自检测功能
  • 保持范围；
    定义具有保持功能的存储位、计数器、定时器和数据块的数量
  • 时钟存储器；
    设定地址
  • 防护等级；
    定义程序和数据的访问权限
  • 系统诊断；
    定义诊断报警的处理和范围
  • 看门狗中断；
    周期设定
  • 时钟中断;
    设定起始日期、起始时间和间隔周期

显示功能与信息功能

  • 状态和故障指示；
    发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup。
  • 测试功能；
    可使用编程器显示程序执行过程中的信号状态，可以不通过用户程序而修改过程变量，以及输出堆栈内容。
  • 信息功能；
    您可以使用编程器以纯文本的形式获取 CPU 存储容量和操作模式、主存储器和装载存储器的当前利用率以及当前循环时间和诊断缓冲区内容的相关信息。

集成的通讯功能

  • PG/OP 通讯
  • 全局数据通讯
  • S7 基本通讯
  • S7 通讯(只是服务器)

系统功能

CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。

详细信息请参见手册。

Technical Specifications



6ES7 314-1AG14-0AB0

一般信息



硬件产品型号

01

固件型号

V3.3

工程组态



  • 编程软件包

STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218）

电源电压



24 V DC

√

输入电流



电流消耗（额定值）

650 mA

电流消耗（空载），典型值

140 mA

冲击电流，典型值

3.5 A

I2t

1 A2·s

功耗



功耗，典型值

4 W

存储器



存储器类型

其它

工作存储器



  • 集成

128 kbyte

  • 可扩展

X

  • 用于非易失性数据块的非易失性存储器的大小

64 KB

装载存储器



  • 可插入(MMC)

√

  • 可插入(MMC)，

8 Mbyte

  • 微型存储卡数据管理（后编程后），小值

10 a

后备



  • 提供

√；通过 MMC 保证（免维护）

  • 无电池

√；程序和数据

CPU 处理时间



位操作，典型

0.06 μs

字操作，典型

0.12 μs

定点数运算，典型

0.16 μs

浮点数运算，典型

0.59 μs

CPU 块



块数量（总数）

1024；（数据块、函数、函数块）；可通过使用的 MMC 来减少可加载块的数量。

DB



  • 数量，

1024；数值范围： 1 到 16000

  • 容量，

64 KB

FB



  • 数量，

1024；数值范围： 0 到 7999

  • 容量，

64 KB

FC



  • 数量，

1024；数值范围： 0 到 7999

  • 容量，

64 KB

OB



  • 容量，

64 KB

嵌套深度



  • 每个优先级

16

  • 在一个错误 OB 中附加

4

计数器、定时器及其保持性



S7 计数器



  • 数量

256

  • 保持性



    • 可调节

√

    • 下限

0

    • 上限

255

    • 预置

Z0 ～ Z7

  • 计数范围



    • 下限

0

    • 上限

999

IEC 计数器



  • 提供

√

  • 型号

SFB

  • 数量

不限（只取决于 RAM 容量）

S7 定时器



  • 数量

256

  • 保持性



    • 可调节

√

    • 下限

0

    • 上限

255

    • 预置

无保持性

  • 时间范围



    • 下限

10 ms

    • 上限

9 990 s

IEC 定时器



  • 提供

√

  • 型号

SFB

  • 数量

不限（只取决于 RAM 容量）

数据区及其保持性



保持数据区域，总共

全部， 64 KB

标志



  • 数量，

256 字节

  • 可保持

√；MB 0 - MB 255

  • 预设保持性

MB 0 - MB 15

  • 时钟存储器的数量

8; 1个存储字节

数据块



  • 保持性可调节

√；通过 DB 上的非保持性

  • 预设保持性

√

局部数据



  • 每个优先级，

32 KB；每个块 2 KB

地址区



I/O 地址区



  • 输入

1 024 字节

  • 输出

1 024 字节

过程映像



  • 输入，可调节

1 024 字节

  • 输出，可调节

1 024 字节

  • 默认输入

128 byte

  • 默认输出

128 byte

数字量通道



  • 输入

1 024

  • 输出

1 024

  • 中央区的输入通道

1 024

  • 中央区的输出通道

1 024

模拟量通道



  • 输入

256

  • 输出

256

  • 中央区的输入通道

256

  • 中央区的输出通道

256

硬件配置



机架，

4

每个机架的模块数量，多

8

扩展设备，多

3

DP 主站的数量



  • 集成

0

  • 通过 CP

4

可运行的 FM 和 CP 数量（推荐）



  • FM

8

  • CP，点到点

8

  • CP, LAN

10

时间



时钟



  • 硬件时钟（实时时钟）

√

  • 电池后备和可同步

√

  • 每天误差，

10 s；典型值：2 s

  • 后备时间

6 wk；40 °C 环境温度下

  • 加电后时钟的行为

电源关闭后时钟继续运行

  • 后备周期结束后时钟的行为

时钟以发生故障时的时间继续运行

运行小时计数器



  • 数量

1

  • 数量/数量范围

0

  • 数值范围

0至2^31 小时（当使用 SFC 101时）

  • 计数间隔

1 小时

  • 保持性

√；在每次重启时必须重新启动

时钟同步



  • 支持

√

  • 至 MPI，主站

√

  • 至 MPI，从站

√

  • 在 AS 上，主站

√

  • 在 AS 上，从站

X

数字量输入



开关量输入

0

数字量输出



开关量输出

0

模拟量输入



模拟量输入点数

0

模拟量输出



模拟量输出点数

0

接口



USB 接口数量

0

第 1 个接口



接口类型

内置 RS 485 接口

物理

RS 485

隔离

X

接口电源 (15-30 VDC)，

200 mA

功能性



  • MPI

√

  • DP 主站

X

  • DP 从站

X

  • 点到点连接

X

MPI



  • 传输速率

187.5 kbit/s

  • 服务



    • 编程器/OP 通信

√

    • 路由

X

    • 全局数据通信

√

    • S7 基本通信

√

    • S7 通信

√；仅服务器，在一侧组态

    • S7 通信，作为客户端

X

    • S7 通信，作为服务器

√

通信功能



编程器/OP 通信

√

数据记录路由

X

全局数据通信



  • 支持

√

  • GD 环数量，值

8

  • GD 包数量，值

8

  • GD 包数量，发送器，

8

  • GD 包数量，接收器，

8

  • GD包的大小，

22 byte

  • GD 包大小（其中一致性的），

22 byte

S7 基本通信



  • 支持

√

  • 每个作业的用户数据，

76 byte

  • 每个作业的用户数据（其中一致性数据），

76 字节；76 字节（带 X_SEND 或 X_RCV）；64 字节（带 X_PUT 或 X_GET，作为服务器）

S7 通信



  • 支持

√

  • 作为服务器

√

  • 作为客户端

√；通过 CP 和可加载的功能块

  • 每个作业的用户数据，

180 字节；采用 PUT/GET

  • 每个作业的用户数据（其中一致性数据），

240 字节；作为服务器

S5 可兼容通信



  • 支持

√；通过 CP 和可加载的 FC

连接数量



  • 全部

12

S7 报文功能



报文功能可以登录站的数量，多

12；取决于为 PG/OP 和 S7 基本通信所组态的连接

过程诊断报文

√

可同时激活的 Alarm-S 块，多

300

调试功能



状态块

√；多 2 个，同时

单步运行

√

断点数量

4

状态/控制



  • 状态/控制变量

√

  • 变量

输入、输出、位存储器、DB、定时器、计数器

  • 变量的数量，多

30

  • 其中状态变量，多

30

  • 其中控制变量，多

14

强制



  • 强制

√

  • 强制，变量

输入，输出

  • 变量的数量，多

10

诊断缓冲区



  • 提供

√

  • 输入数量，

500

    • 可调节

X

    • 防电源故障

100；只保留后 100 项

  • 运行期间可读条目的数量，值

499

    • 可调节

√; 10 - 499

    • 预置

10

环境条件



工作温度



  • 小值

0 °C

  • 值

60 °C

组态



编程



  • 命令集

见“指令表”

  • 嵌套级

8

  • 编程语言



    • LAD

√

    • FBD

√

    • STL

√

    • SCL

√

    • CFC

√

    • GRAPH

√

    • HiGraph®

√

专门知识保护



  • 用户程序保护/密码保护

√

  • 块加密

√；带有 S7 块加密功能

外形尺寸



宽度

40 mm

高度

125 mm

深度

130 mm

重量



重量，约

280 g
