钢结构焊接探伤仪
价格：电议
地区：河北省 石家庄
-
图文详情
-
产品属性
-
相关推荐
序号 | 检测参数 | 检测标准 | 主要仪器设备 | 规格型号 | 生产企业 | |
1 | 钢结构焊接质量无损检测 | 射线探伤 |
| 射线探伤机 | XXQ-2505 | 石家庄飞泰检测仪器有限公司 |
超声波探伤 |
| 超声波探伤仪 | FUT660 | 石家庄飞泰检测仪器有限公司 | ||
磁粉探伤 |
| 磁粉探伤仪 | CDX-III | 石家庄飞泰检测仪器有限公司 | ||
渗透探伤 |
| 渗透仪 |
|
| ||
2 | 钢结构防腐及防火涂装检测 | 防腐及防火层厚度 |
| 覆层测厚仪 | MCT200 | 石家庄飞泰检测仪器有限公司 |
3 | 钢结构节点 | 承载力 |
| 试验机 |
|
|
4 | 机械连接用紧固标准件及高强度螺栓力学性能检测 | 预拉力 |
| 轴力测试仪、扭矩测试仪 |
| 石家庄飞泰检测仪器有限公司 |
楔负载 |
| 试验机 |
| 石家庄飞泰检测仪器有限公司 | ||
扭矩系数 |
| 扭矩测试仪 |
| 石家庄飞泰检测仪器有限公司 | ||
抗滑移系数 |
| 试验机 |
| 石家庄飞泰检测仪器有限公司 | ||
承载力 |
| 试验机 |
| 石家庄飞泰检测仪器有限公司 | ||
5 | 钢网架结构的变形检测 | 变形量 |
| 全站仪或精密水准仪、经纬仪 |
|
|
6 | 钢材、钢铸件力学性能 | 屈服强度、抗拉强度、伸长率、弯曲性能 |
| 试验机 |
| 石家庄飞泰检测仪器有限公司 |
钢结构检测用仪器配置表
序号 | 检验设备名称 | 规格型号 | 技术指标 | 数量 | 参考企业 | |
准确度等级 | 分辨力 | |||||
1 | 百分表 | 801-04 | (0.1+1L)μm | 0.01mm | 1 | 哈尔滨量具刃具集团 |
3 | 游标卡尺 | 0-150mm | 四等 | 0.02mm | 1 | 哈尔滨量具厂 |
4 | 液压式试验机 | WE-1000B | 0.01 kN | 0.5KN | 1 | 济南试验设备厂 |
9 | 非金属超声波检测仪 | FTJS-830 | ≤30μV | 0.1us | 1 | 石家庄飞泰检测仪器有限公司 |
20 | 磁粉探伤机 | CDX-III | / | A型试 | 1 | 石家庄飞泰检测仪器有限公司 |
21 | 数字式超声探伤仪 | FUT660 | 1.00% | >40dB(2.5pφ20) | 1 | 石家庄飞泰检测仪器有限公司 |
22 | 超声波探伤试块 | CSK-ⅠA | / | / | 1 | 山东模具厂 |
23 | 超声波探伤试块 | CSK-ⅢA | / | / | 1 | 山东模具厂 |
24 | 超声波探伤试块 | RB-1 | / | / | 1 | 山东模具厂 |
25 | 数字式覆层测厚仪 | FT156 | ±（3%H+1） | 1μm | 1 | 石家庄飞泰检测仪器有限公司 |
26 | 涂（覆）层测厚仪 | MCT200 | ±（3%H+1） | 1μm | 1 | 北京美泰仪器公司 |
27 | 高强度螺栓轴力扭矩复合检测仪 | YJZ-500A | ±1%（kN） | ±0.1 | 1 | 绍兴市肯特机械电子有限公司 |
28 | 数显扭矩扳子 | SNB500 | ±1.0% | 0.1Nm | 1 | 中国航空工业仪器厂 |
29 | 静态电阻应变仪 | YJ-31 | ±0.1%με/±2个字 | 1με/1个字 | 1 | 上海自动化仪表股份有限公司 |
30 | 压力传感器 | CL-YB-M | 荷载输出0.5% | 额定荷载0.1% | 1 | 北京盛赛克科技开发有限责任公司 |
31 | 数字测厚仪 | FT110 | ±（1%H+0.1）mm | 0.1mm |
| 石家庄飞泰检测仪器有限公司 |
32 | 铝合金塔尺 | 3m | 一等 | 1mm | 1 | 南京仪器技术公司 |
34 | 自动安平水准仪 | NAL232 | 1级 | 0.4 | 1 | 苏州一光仪器公司 |
35 | 焊接检验尺 | KH45 | 2’ | 1’ | 1 | 量具刃具厂 |
36 | 焊接检验尺 | KH45B | 2’ | 1’ | 1 | 量具刃具厂 |
|
百分表 |
游标卡尺 |
液压式试验机 |
非金属超声波检测仪 |
磁粉探伤机 |
数字式超声探伤仪 |
超声波探伤试块 |
超声波探伤试块 |
超声波探伤试块 |
数字式覆层测厚仪 |
涂（覆）层测厚仪 |
高强度螺栓轴力扭矩复合检测仪 |
数显扭矩扳子 |
静态电阻应变仪 |
压力传感器 |
数字测厚仪 |
铝合金塔尺 |
光学经纬仪 |
自动安平水准仪 |
焊接检验尺 |
焊接检验尺 |
产品概况
FUT610是一款全数字便携式超声波探伤仪，它能够快速便捷、无损伤、地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
工作原理FUT610超声波探伤仪是利用超声波在物质中的传播，反射和衰减等物理特性来发展缺陷的一种探伤方法，具有灵敏度高，探测速度快，成本低，操作方便，探测厚度大，对人体和环境无害，特别对裂纹，未溶合等危险性缺陷探伤灵敏度高优点，能够快速便携，无损伤，地进行工件内部多种缺陷的检测，定位，评估诊断。
功能特点
全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术
全数字真彩色液晶显示器，可根据环境选择背景色和波形颜色，液晶亮度可自由设定
高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上；仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。
技术参数
检测范围： (0~6000)mm
工作频率： (0.5~10)MHz
声速范围： (1000~15000)m/s
动态范围： ≥32dB
垂直线性误差：≤3%
水平线性误差：≤0.2%
分 辨 力： >33dB(5P14)
灵敏度余量： >60dB(深200mmФ2平底孔)
数字抑制： (0~80)%，不影响线性与增益
电噪声电平： ≤10%
探头类型： 直探头、斜探头、双晶探头、穿透探头
闸 门： 进波门、失波门；单闸门读数、双闸门读数
报 警： 蜂鸣报警，LED灯报警
电 源： 直流（DC）9V；锂电池连续工作8小时以上
外型尺寸： 263×170×61(mm)
环境温度： (-10~50)℃
相对湿度： (20~95)%RH
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。
仪器特点
● 探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷。
● 焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置。
● 自动校准：探头零点和探头角度（K值）自动校准功能；声速自动测量功能。
● 波峰记忆：实时检索缺陷波，记录缺陷值。
● Φ值计算：直探头锻件探伤找准缺陷波后自动计算、显示缺陷当量尺寸。
● 缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置。
● 缺陷定量：缺陷当量dB值实时显示。
● 缺陷定性：通过回波包络波形，方便人工经验判断。
● DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。
FUT610超声波探伤仪PC机数据处理软件DataPro
该软件是数字超声波探伤仪的通讯软件，软件运行在MS Windows系统下，可以通过USB通讯接口与仪器连接，读取仪器内存储的波形和参数，并给出直观的显示图形；可以将波形和数据存入数据库，并可随时调出或删除数据库中的保存的测量数据；可以将数据输出与计算机相连的打印机。
FUT610超声波探伤仪软件的主界面如右图所示：

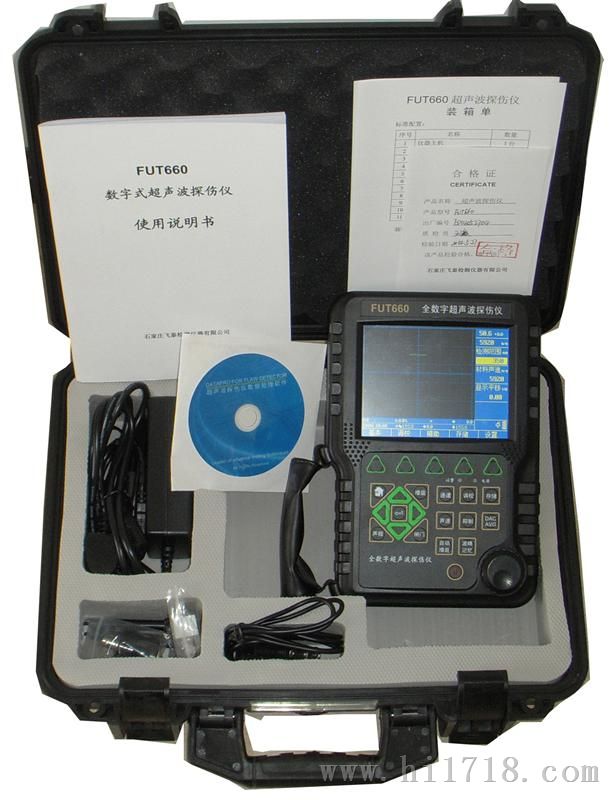

| 标准配置 | ||
| 序号 | 名称 | 数量 |
| 1 | 仪器主机 | 1台 |
| 2 | 直探头 | 1只 |
| 3 | 斜探头 | 1只 |
| 4 | 探头连接线缆(Q9-Q9) | 1条 |
| 5 | 电池模块 | 1只 |
| 6 | 电源适配器（充电器） | 1只 |
| 7 | 支撑柱 | 2只 |
| 8 | 随机资料 | 1份 |
| 9 | 仪器箱 | 1只 |
| 10 | 数据处理软件光盘 | 1张 |
| 11 | USB通讯线缆 | 1条 |
操作使用方法◆ 工件表面温度不能过热，应该小于120℃。
◆ 工件表面粗糙度不能过大，否则会影响探伤效果。工件的被测表面须露出金属光泽，并且平整、光滑。
◆ 工件表面需要涂敷适量的耦合剂，以利于探伤。
◆ 探头准备：仪器启动前，根据工件形状、缺陷的性质选择合适的探头，并将探头联接到仪器顶端的探头插座上。
◆ 选择仪器的系统状态。探伤仪的发射、接收系统所处的组合状态的不同适用于不同的检测任务。对于特定的要求，选取某种状态组合，将起到优化回波波形、改善信噪比、获得较好的分辨力或的探伤灵敏度的作用。
注意事项
◆ 本仪器是一种用于材料检测的仪器，不得用于医学等其它应用领域。
◆ 本仪器只能使用本公司提供的专用电池组（型号为MB-03）和专用充电器，否则可能引起仪器损坏、电池漏液、起火甚至爆炸。
◆ 专用电池组可在机内由外接专用充电器直接充电。一旦把专用充电器接到仪器上，电池即停止供电，同时开始自动充电。
◆ 外部设备（探头、通讯线缆）与仪器连接时，建议在关机状态下进行。
◆ 请勿擅自拆装本仪器，仪器修理事宜请与我公司或经销商联系。
◆ 仪器应存放在干燥清洁的地方，避免强烈振动。
◆ 仪器长时间不工作时，应定期充放电，一般每月，否则可能导致电池漏电、失效、甚至漏液。
仪器的保养与维护
重要提示：
1、请您仔细核对随机资料是否齐全、所得仪器及配件与装箱单是否一致，如果有不妥之处，请您与我公司联系。请您认真仔细地阅读仪器的相关资料，以保证您获得应有的权利和服务。
2、如果在仪器使用过程中发生意外，导致仪器出现异常情况，不能正常使用，可关断仪器与电池的连接（将电池开关置于“OFF”），并等待1分钟后再重新开机。
3、我公司对本仪器提供两年保修、终身维修服务。仪器维修事宜请与我公司或仪器经销商联系，不建议自行维修。
仪器计量检定说明
目前探伤仪计量检定一般采用“超声探伤仪检定装置”来检定（由中国测试技术研究院生产提供）。检定时需要将仪器的发射端与检定装置的输入端连接，接收端与检定装置的输出端连接。本仪器操作方法如下：
1、设置探头类型为双晶探头，方法为：选择调校→探头→探头类型参数项，旋转旋轮，将探头类型更改为双晶探头。
2、如检定装置的输出频率为2.5MHz，则仪器中的探头频率也需设为2.5MHz。同样，检定装置输出频率设为5MHz或者10MHz时，也需要相应更改仪器的探头频率参数。仪器会根据探头频率参数自动设置合适的滤波频带。
3、 调节检定装置，使其输出的信号波出现在仪器屏幕上。然后调节仪器的显示平移、检测范围，必要时再调节检定装置的“GD”旋钮，使六次信号波的前沿正好对准仪器水平刻度的第0、2、4、6、8、10格，测试水平线性误差等性能。
注：
推荐设置：探头频率设置为2.5MHz。
如果仪器电池电量不足，会影响测试时的性能，请在电量充足的情况下测试或直接插上电源适配器。
