膨胀罐的原理:

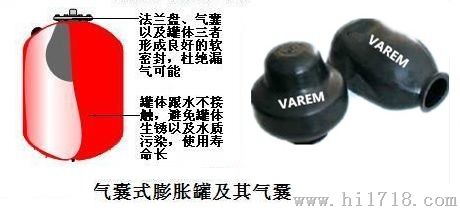

不管是闭式循环系统还是供水系统,膨胀罐原理都是利用了气体比液体更容易被压缩的特性来工作的,当膨胀罐安装到系统中时,由于系统压力比预充气体的压力大,所以会有一部分工作介质在系统压力的作用下挤入气囊内(对隔膜式来讲是进入罐体内),同时压缩气囊和罐体间的预充气体,预充气体被压缩,体积变小,压力升高,直到达到新的平衡,当系统开始工作,压力再度升高,系统压力再次大于预充气体的压力,又会有一部分介质进入囊内,压缩囊和罐体间的气体,预充气体被压缩压力升高,当升高到跟系统压力一致时,介质停止进入,反之,当系统压力下降,系统内介质压力低于囊和罐体间的气体压力,气囊内的水会被预充气体挤出补充到系统内,使系统压力不会下降过多,直到系统工作介质压力跟囊和罐体间的气体压力相等,囊内的水不再外系统补给,维持动态的平衡,如下图:



膨胀罐的选型:

在闭式循环系统中,膨胀罐的选型首先要理解的是膨胀罐的作用是吸收膨胀罐,所以要先根据系统介质总量和介质的不同温度下的膨胀罐系数来计算膨胀量,再根据膨胀量来计算膨胀量和系统安全阀的起跳压力来计算膨胀罐的大小,如果不知道系统介质总量,可通过系统管道的直径和长度来计算,别忘了还要加上锅炉或者太阳能承压水箱里面的介质,下面来举例说明。

暖通系统中(锅炉、空调、热泵、热水器等)膨胀罐的选型

V =

C = 系统中水总容量(包括锅炉、管道、散热器等)

e = 水的热膨胀系数(系统冷却时水温和锅炉运行时的水温的水膨胀率之差,见下表),标准设备中e=0.035990℃)

P1=膨胀罐的预充压力   P2=系统运行的压力(即系统中安全阀的起跳压力)

V = 膨胀罐的体积



例如:

系统水总容积为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐

V =  =  = 38.3L

按选大不选小原则,接近的是50L膨胀罐,即该系统需选用50L膨胀罐

这里要提醒的是e直接使用了0.0359,指的是水从4度上升到90度,因为水在4度时膨胀系数是0,在90度是膨胀系数是0.0359,两者之差0.0359-0=0.0359,如果实际工况不是这样,也可以按实际温度来,比如水是从10度上升到80度,10度对应的膨胀系数是0.00027,在80度是0.029,那么这个时候的e=0.029-0.00027=0.02873.大家平时直接使用e=0.0359来计算,一来是方便,二来是一般的暖通系统水温不会加热超过90度,所以这样计算下来的膨胀罐会稍大一些,对系统来讲膨胀罐稍大压力会更加平稳,不利的是大的膨胀罐自然要比小的贵一些。



空调、热泵系统膨胀罐选型经验公式:

5P以下机用2L

5-10P机用5L

10-18P机用8L

1P(匹)= 2.5KW

锅炉、热水器系统:

功率为1000Kcal/h的锅炉或热水器,其系统水总容积为10-20L

1Kcal/h(大卡/小时)= 1.163W



膨胀罐的安装

1.供暖系统膨胀罐一般安装在系统的回水端,35L及以下的膨胀罐一般可直接连到系统管道上,35L及以上的膨胀罐自带三脚支架,避免膨胀罐在工作时自重对系统管道产生较大的载荷,使用金属软管把膨胀罐连接到系统,埋地螺钉固定膨胀罐支脚,保证使用过程中的平稳;

2.膨胀罐附近要安装安全阀,避免在系统压力异常的时候损坏膨胀罐和系统其他部件;
