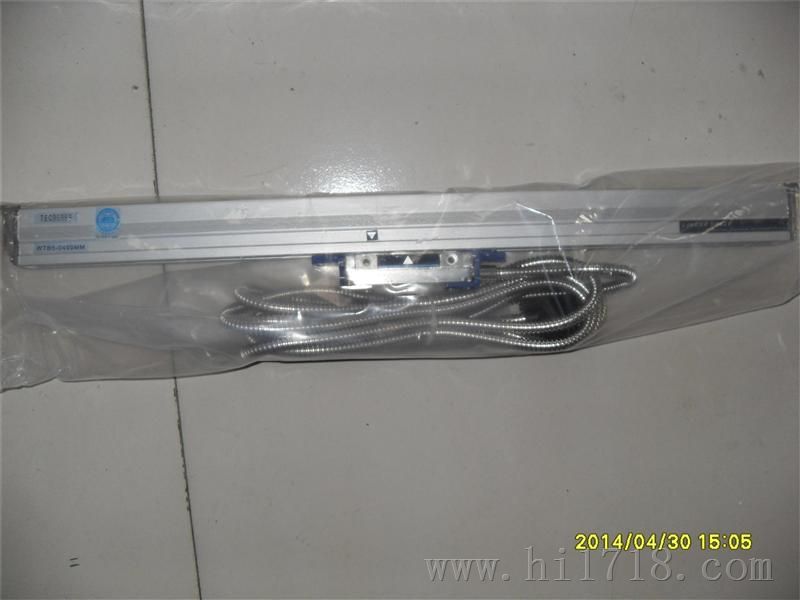

万濠光栅尺WTB5、WE6800数显光栅尺
价格:电议
地区:江苏省 苏州市
电 话:0512-67537402
手 机:15995866025

万濠光栅尺

万濠光栅尺产品用途:

本公司生产的用于数控机的直线光栅尺几乎可以适用任何应用。光栅尺是所有采用闭环控制机床和设备上进给轴的选择,例如铣床、加工中心、镗床、车床、和磨床、线切割、火花机等等。另外还可用于各类测量机构、仪器的位移测量,如:光学影像测量仪.光学投影仪、显微镜,二次元影像仪等。直线光栅尺动态性能好,运动速度可靠性高,沿测量方向的运动加速度大,这些特性使它不仅能足常规动态性能要求,也能满足直接驱动设备的高动态性能要求。

万濠光栅尺产品特点

1.运行速度:每分钟60米以上
2.
长距离传输:100米以上,中间不需增加任何界面
3.
滑动部采用五只轴承,优异的重复定位性
4.
信号线采用多层隔离线网及金属软外壳保护,防水及抗干扰性优良
5.
尺身采用铝合金型材,经阳极处理,尺头部分用合金压铸,镀硬铬,耐腐蚀
6.
防尘片采用特种塑胶,耐刮伤,耐腐蚀,磨擦阻力小
7.
部件个体化,安装、保养、维护简易,防水、防尘性良好,使用寿命长
8.
传感器采用玻璃精密计量光栅作为测量基准器

万濠光栅尺技术规格参数

WTB5光栅尺的产品为±(3+3LO/1000)μm或更高,输出信号:2TTL方波0°和90°;另可提供4TTL方波0°、90°、180°、270°。生产长度:50-3000mm,分辨率:5um, 光栅栅距:0.02mm,工作速度:90/分。WTB1光栅尺的产品为±(3+3LO/1000)μm或更高,输出信号:2TTL方波90°;另可提供4TTL方波90°180°270°。生产长度:50-3000mm,分辨率:1um, 光栅栅距:0.02mm,工作速度:60/分。相偏移差90°± 15°   工作温度:0℃~40    存储温度:-20℃~50℃;公称长度  L0=10003000mm时,每100mm为一档;500mm900mm行程:  公称尺寸+30mm  信号线长度:3.5m900mm以上行程:  公称尺寸+50mm 信号线长度:5m
