SI光栅尺,铣床车床磨床SI电子尺数显
价格:电议
地区:江苏省 苏州市
电 话:0512-67537402
手 机:15995866025

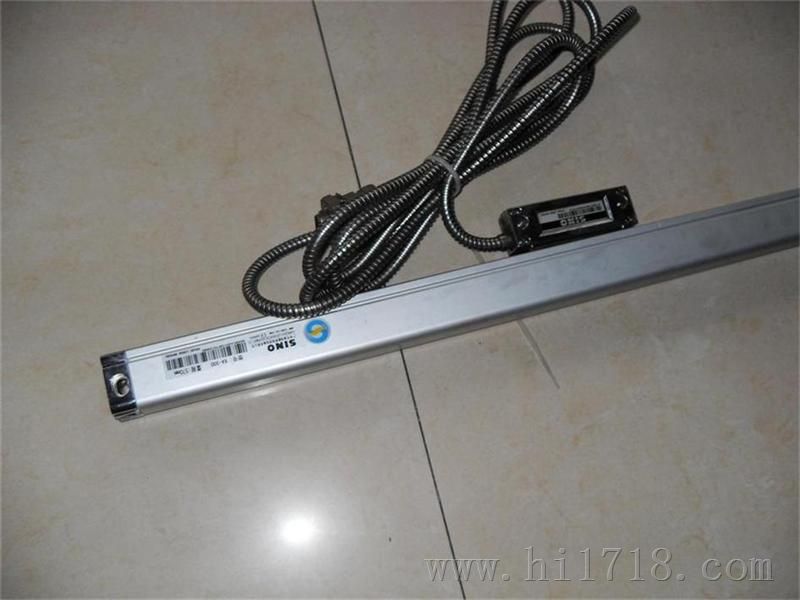

SINO光栅尺是数显机床专用计数器件,由光栅本体和读数头构成,通过信号线连接到数显表,完成测量的光学仪器。光栅尺采用封闭式读数头结构,利用主副光栅相对移动形成位移脉冲信号,通过数显表的放大计算,显示位移数据。光栅尺是所有采用闭环控制机床和设备上进给轴的选择,例如铣床、加工中心、镗床、车床、和磨床。直线光栅尺动态性能好,运动速度可靠性高,沿测量方向的运动加速度大,这些特性使它不仅能足常规动态性能要求,也能满足直接驱动设备的高动态性能要求。

SINO光栅尺是用量多的光栅尺(TTL电平),KA系列光栅电子、精密光学尺一族(KA Series Sealed Linear Encoders KA系列光栅尺,经过严格的质量检验,并采用先进的动态激光测量仪对每一把尺进行准确度的检测,并附有检验证书。

SINO光栅尺八大优势:

一:全部系列光栅数显表的允许输入光栅频率A/B相高达5MHZ,达到当今水平;

二:采用16位,及32位,计算机技术应用于数显表的厂家,令处理速度更快和功能更加强大;

三:数显表坐标轴多每轴达600点非线性补偿,测量大幅度提高;

四:数显表可进行直线,斜线,圆弧,连续编程,连续加工(发明);

五:数显表个同时可采用连线显示手持器,离线显示及控制,特别适合大型设备机床的移动操作使用(发明);

六:中国小外观尺寸的光栅尺KA-200,尺身尺寸为16*16毫米(结构及外观);

七:新接长尺可长达100米(有多项自主发明);

八:高速光栅尺分辨率在0.1um,其移动速度在120m/min

SINO光栅尺KA300系列参数:

有效量程   70-1020

截面尺寸(mm 25*34

准确度    ±3/±5/±10μm(20°C/68°F)

进给速度    60m/min

零位参考点  50mm一个

密封保护          P55

分辨率      1/5   μ

输出信号         TTL

SINO光栅尺安装方法:

(1) 安装时光栅尺必须以机床导轨为基准并相互平行。光栅尺量程的中心位置应处于机床行程的中心位置,必须保证光栅尺的实际量程大于机床的行程。

(2) 安装的优先原则是光栅尺应安装在接近机床传动丝杆的位置,安装后,光栅尺尺体随工作台移动,读数头在机床上固定不动。

(3) 光栅尺的安装,应不妨碍机床操作,不减少机床原有的使用功能。

(4) 安装后,光栅尺应不容易受到撞击。如在加工时,不妨碍机床的手柄,制动装置或其它凸出部位的影响及上落工件时不易接触到。

(5) 光栅尺应所示竖装,条件不许可时,亦可平装,切不可倒装(读数头在上,尺体在下)。切勿将尺体胶条密封口正对机床冷却油液喷出处。


注意:

(1) 应根据机床的行程选择光栅尺的量程,光栅尺的量程必须大于机床的行程。

(2) 根据提供的安装长度和安装基面选用合适的配件。
