工业参数LED显示屏
价格:电议
地区:广东省 深圳市
电 话:0796-7203100
手 机:13927460644
传 真:0796-7203100

LED工业参数显示屏由深圳市立显电子有限公司发布。
(执行价格,根据尺寸而定)

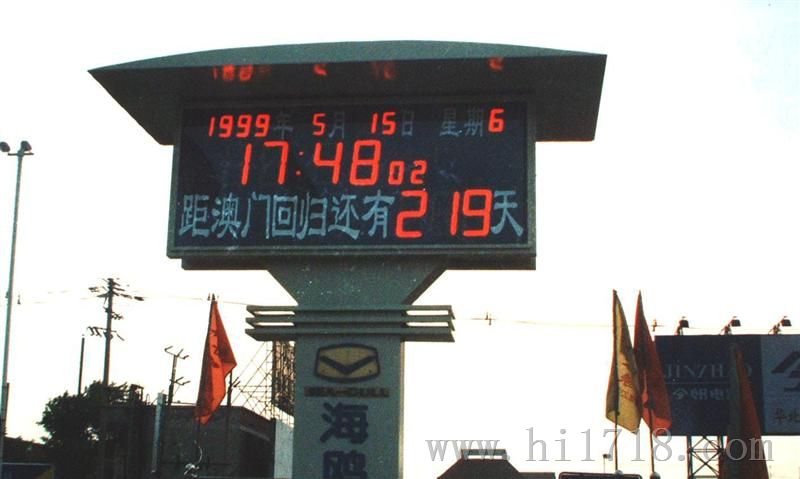

一、工业参数LED显示屏基本结构(外形及显示效果示意图见附图)
 工业参数LED显示屏一般安装在集控室上端。通常的显示内容是若干重要的工业生产和设备运行参数、日历时钟(年月日时分秒星期温湿度)等信息,需要显示的所有工业参数采集自用户DCS或MIS系统,通讯接口可选择RS485或TCP/IP网络接口。显示数据格式、字体、颜色可任意编辑排列。通常,显示屏可脱机运行显示生产参数,需要的时候可以连接主控计算机编辑并显示标语、问候语等内容,显示方式有多种生动灵活的方式。显示屏采用高密度的Φ3.0mm或Φ3.75mm的红绿双基色LED点阵模块构成。显示细腻清晰,视觉效果良好。显示屏结构为长方形铝合金型材外框,正面嵌入式安装,LED显示单元为磁性吸附的模块式结构,方便日后的维修保养。根据使用要求,整个系统由LED单元模块、AC/DC电源、动态扫描显示控制卡、工业参数采集器、智能数字接口、GPS基准时钟接口、工控机和工业参数显示屏专用软件等组成。
 与普通商用LED显示屏不同的是,工业参数LED显示屏严格按照工业标准和现场条件设计制造,所用材料和器件均为工业级质量标准,确保系统长期在线运行的可靠性。特别是电磁兼容性(EMI)设计必须满足相关标准,确保工业参数LED显示屏抗干扰,同时又不会对其它设备造成干扰。同时,为满足各类工业参数显示,配备有专用的工业参数采集转换接口.
二、工业参数LED显示屏工作过程描述
 通常,该显示屏通过智能数字接口接收来自用户DCS或MIS系统的生产参数(例如机组有功、无功、频率等),相关的通信协议可按用户提供的技术条件配置(我方提供技术支持)。也可以通过专用参数采集器,采集并转换来自工业现场的各种模拟量信号。显示屏可按用户要求的任意格式、字体、颜色(红、绿、黄任选)显示上述参数以及日历时钟等信息。此时,显示屏可脱离计算机控制独立运行。
 当需要显示特定的标语、问候语等信息时,可通过计算机任意编辑各种文字、图案等,并通过计算机控制显示屏显示或轮流显示生产参数和标语内容,并有多种生动灵活的方式可供选择。
三、工业参数LED显示屏技术参数表

序号  配置名称  配置参数数据
1  像素尺寸  Ф3.0mm、Ф3.75mm
2  像素组成  1红1绿
3  分辨率   62500点/平米(Ф3.0mm)、44100点/平米(Ф3.75mm)
4  显示颜色  红色,绿色,黄色
5  显示单元模块  64×32点阵
6  屏幕可视角  水平/垂直≥120°
7  亮度控制  可根据环境亮度调节
8  参数采集方式专用参数采集器,支持多路模拟量、数字量及RS485\RS232通信方式
9  时钟同步  GPS串行接口(支持标准NMEA0183格式)
10  通信接口方式  RS485或以太网口
11  通讯线屏蔽双绞线 电缆或超5类以太网线
12  通信距离  0-150m
13  工作环境要求  室内;温度:0℃-45℃;湿度≤75%;无腐蚀性气体
14  显示寿命  大于10万小时
15  工作电源  AC220V
16  功耗   平均 ≤1000 W;≤3000W
17  显示屏外框  铝合金喷塑


品牌/商标

立显电子

封装形式

铝合金边框

环保类别

无铅环保型

安装方式

直插式

发光颜色

包装方式

单件包装

功率特性

中功率

频率特性

超高频

外形尺寸

按客户要求订做LED参数显示工业屏

整流电流

1A

反向击穿电流

1A

生产厂商:

深圳市立显电子

通讯方式:

RS485/TCP/IP
