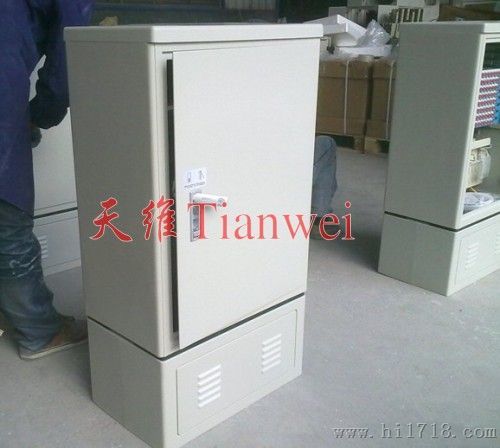

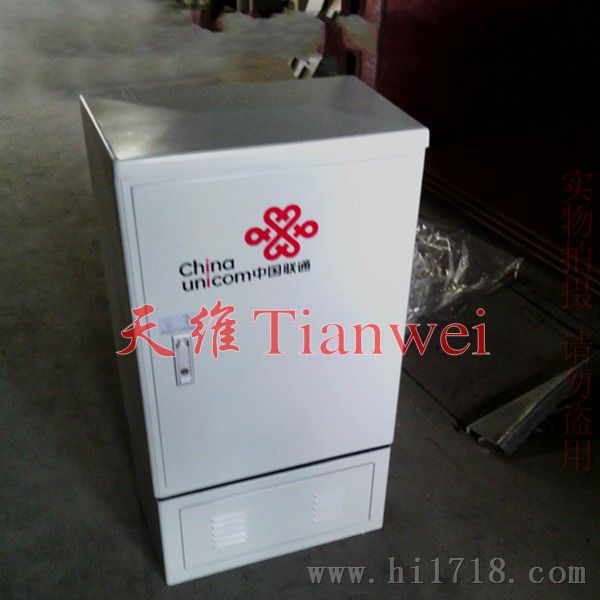

288芯光交箱
价格:电议
地区:浙江省 宁波市
电 话:0574-63622522
手 机:15869552535
传 真:0574-6362508

光缆交接箱、光交箱、交接箱、SMC光缆交接箱、SMC光交箱、不锈钢光缆交接箱、不锈钢光交箱、壁挂式光缆交接箱、落地式光缆交接箱、电信光缆交接箱、移动光缆交接箱、联通光缆交接箱、中国电信光交箱、中国移动光交箱、中国联通光交箱

96芯光缆交接箱、96芯光交箱、壁挂式96芯光交箱、SMC96芯光交箱、SMC96芯光缆交接箱

144芯光缆交接箱、144芯光交箱、壁挂式144芯光缆交接箱、SMC144芯光交箱、

288芯光缆交接箱、288芯光交箱、落地式288芯光缆交接箱、SMC288芯光交箱

360芯光缆交接箱、360芯光交箱、落地式360芯光缆交接箱、SMC360芯光交箱

576芯光缆交接箱、576芯光交箱、落地式576芯光缆交接箱、SMC576芯光交箱


◆工作环境:

*环境温度:-40℃~ 60℃

*相对湿度:40℃时小于95%

* 大气压力:70~106Kpa

◆产品特点

*采用熔配一体化抽拉式模块,使交接箱容量大,密度高。

*箱体采用高强度SMC聚脂箱体,具有良好抗腐蚀、耐老化性能,能抵受剧烈的气候变化以及适应恶劣的工作环境

*箱体具有良好的密封性能,防护等级达到GB/T4208IP65级。

*具有很好的安装性能及防破坏功能。

*箱体具有安全可靠的光缆固定与接地保护装置。

*高压防护接地与机箱绝缘电阻:≥2×104MΩ/500V(DC)

*箱高压防护接地与机箱间耐压≥3000V(DC)/1min,不击穿,无飞弧

*箱体静负荷能力:壳盖≥980N,侧表面≥980N,门铰链≥200N

*机箱的密封防护等级:达到GB4208标准中IP65级

*阻燃性能:达到GB4609/FV-0级

*密封性能:达到GB4208/IP53要求

*负荷值:壳盖≥980N,侧表面≥400N,支撑件≥200N

*小拉脱力:φ0.4-1.2mm导线分别为24-120N

◆产品规格

型号

宽(mm)

深(mm)

高(mm)

96芯

660

320

1150

144芯

660

320

1150

288芯

660

320

1450

576芯

740

580

1450

576芯

1270

330

1500

1152芯

1270

660

1500

◆用途

*光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备,能够实现光纤的接续,配线有直接连接和交叉连接的功能。



ODF单元箱

概述:
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统

主要特性:
具有光缆固定和保护功能;具有光缆终接功能;调线功能;光缆纤芯和尾纤的保护功能。
光缆光纤穿过金属板孔时装有保护套,纤芯、尾纤的曲率半径大于37.5mm

产品名称

产品型号

外形尺寸H*W*D(mm)

备注

包装

12芯ODF单元箱

TW-ODF-12型

44×465×270

配一体化盘1个

纸箱

24芯ODF单元箱

TW-ODF-24型

88×465×270

配一体化盘2个

纸箱

48芯ODF单元箱

TW-ODF-48型

132×465×270

配一体化盘4个

纸箱

72芯ODF单元箱

TW-ODF-72型

222×465×270

配一体化盘6个

纸箱



光纤配线柜

■ 主要性能
使用条件:
1.工作温度:-5℃ 40℃ 相对湿度:≤90%( 30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃ 70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
功能:
1.有很强的光缆固定与保护功能,能保证光缆及纤不受损伤,以及可靠的接地装置.
2.有先进的光纤布线管理设计装置,保证了光纤的线及纤芯安装、施工及维护方便。
3.有明确的线序标识,便于转接、跳线、测试。
特点:
1.机柜采用19”寸标准安装,分光纤配线柜(GPX72-2200) /光纤配线柜(GPX72-2000)两种。
2.配置我公司推拉熔配一体化单元,另可选配转配线单元和集中熔接单元(见后面单元体)
3.可简单调整面板、达到上下进缆;可靠的进装置和纤芯保护装置。
4.配置容量大,且有较强的布线空间。
5.采用封闭式机柜,前后开门。

光缆终端盒

   光缆终端盒是光缆的端头接入的地方,然后通过光跳线接入光交换机。因此,终端盒通常是安装在19英寸机架上的,可以容纳光缆端头的数量比较多。 接头盒的作用就是将两段光缆连接起来。终端盒就是将光缆跟尾纤连接起来起保护作用的。实际工作中终端盒可以作室内接头盒用但是很少将接头盒当终端盒用 用途不一样,1、交接箱可分为光缆交接箱和电缆交接箱.它们的作用都是用在用户前端配线用的。2、接续盒一般指的是光缆接续盒,也叫光缆接头盒.有些地方,尤其是广电系统又叫光接续包,它的作用是保护光缆接头不受到外界的损害。配线架也分为光缆配线架和电缆配线架,作用也像交接箱一样,但它是用于运营商的机房内。

      应用:
      广泛应用于市话、农话网络系统、数据、图象传输系统,CATV有线电视系列,用于室内光缆的直通力接和分支接续,起到尾纤盘储和保护接头的作用,采用冷轧钢板静电喷塑制成,设计结构合理,美观大方可将光缆加强芯固定在终端。

FTTHPLC光分路器

平面光波导分路器(PLCS)产品基于独特的石英玻璃波导工艺,结合精密可靠的阵列光纤进行微型化耦合封装;它提供了低成本,小尺寸和高可靠性的光分路解决方案。PLCS 器件具有低插入损耗,低偏振相关损耗,高回波损耗并在1260nm到1650nm 的波长范围内具有卓越的平坦度和均匀性,同时工作温度可达-40°C至 85°C。PLCS器件有1×4,1×8,1×16和1×32等标准配置,也可根据客户要求定制生产2×16,2×32,1×64,2×64等配置的产品。

技术参数(1×N系列指标):

主要参数

单位

性能指标

端口结构



1×2

1×4

1×8

1×8L

1×16

1×32

1×64

1×128

长×宽×高

mm

60×7×4

60X12X4

80X20X6

80X40X6



工作波长

nm

1260~1650

插入损耗

dB

≤4.1

≤7.4

≤10.5

≤13.5

≤16.8

≤20.6

≤23.7

均匀性

dB

≤0.5

≤0.6

≤0.8

≤1.0

≤1.3

≤1.8

≤2.0

偏振相关损耗

dB

≤0.2

≤0.2

≤0.3

≤0.3

≤0.3

≤0.4

≤0.4

回波损耗

dB

≥55

方向性

dB

≥55

(2×N系列参数指标):

主要参数

单位

性能指标

端口结构



2×2

2×4

2×8

2×8L

2×16

2×32

2×64

2×128

长×宽×高

mm

60×7×4

60X12X4

80X20X6

80X40X6



工作波长

nm

1260~1650

插入损耗

dB

≤4.2

≤7.8

≤11.2

≤14.5

≤17.7

≤21.2

≤23.8

均匀性

dB

≤1.0

≤1.4

≤1.5

≤2

≤2.5

≤3.0

≤3.0

偏振相关损耗

dB

≤0.2

≤0.2

≤0.4

≤0.4

≤0.4

≤0.5

≤0.5

回波损耗

dB

≥55

方向性

dB

≥55

产品特点:

*可以不用分支器实现0.9mm松套管光纤多通道直接输出,体积小。可根据客户需求提供不同的适配器接口,标配SC型。分光器技术指标符合YD/T893、YD/T2000(1)-2009的行业标准要求。

产品应用:

*安装在光缆接头盒内;安装在模块盒内;安装在19英寸机架里,安装在配线箱内。



FTTH光缆分纤箱

技术参数:

配线容量(max)



8芯-12芯-16芯、24芯、32芯、36芯、48芯




工作环境温度

﹣40℃~﹢60℃



环境湿度

≦95%(﹢40℃)



大气压力

70kPa~106 kPa



光缆进入数量

1×2根(下进缆)



皮纤进入数量

8×2根(下进缆)



箱门开启角度

180°



接地排耐电压水平

≥3000V(DC)/10mA/1min



绝缘电阻

≥2×1020MΩ500V



产品特点:

*本产品由工程塑料阻燃ABS或聚碳酸酯材料经造粒后高温注塑成型,产品外型流畅,抗冲击能力强;

*采用翻板式结构,能高密度的配置端口和分光设施。

*双层结构设计,上层为光分路器配线层,下层为光纤熔接层;

*本产品为多用途配线设备,既能当光分线箱使用也能当光分路器箱使用,操作方便灵活。;

*符合(YD/T988-2007通信光缆交接箱要求)

产品应用:

*本产品运用于FTTH光网络中的客户端配线设备,光传输终端的成端熔接、分光、配线输出等功能,能有效的对光缆进行终接、保护及管理,为光网络传输过程中的必需设备;



FTTH光纤配线箱

技术参数:

分纤数(Max)

光分路器(模块)容量(个)

96芯~12芯

1×4

1×8

1×16

1×32

1×64

18/3

9/1

4/0

2/0

1/0

工作环境温度

﹣10℃~﹢40℃(室内);﹣40℃~﹢60℃(室外)

环境湿度

≦85%(﹢30℃)(室内);≦95%(﹢40℃)(室内)

大气压力

70kPa~106 kPa

光缆进入数量

1×2根(上、下进缆)

皮纤进入数量

6×2根(上、下进缆)

箱门开启角度

120°

接地排耐电压水平

≥3000V(DC)/10mA/1min

绝缘电阻

≥2×1020MΩ500V

产品特点:

*箱体材质采用优质冷轧板(Q235-A)制成,箱体表面采用环氧静电喷塑,具有耐腐蚀、耐老化;

*塑件部分采用阻燃ABS材质部件;

*单层结构设计,操作方便,结构紧凑;

*本产品为多用途配线设备,既能当光分线箱使用也能当光分路器箱使用,操作方便灵活。

*光分路器模块采用模块设计,具有很强的互换性和通用性;

*符合(YD/T988-2007通信光缆交接箱要求)

产品应用:

*本产品运用于FTTH光网络中的客户端配线设备,光传输终端的成端熔接、分光、配线输出等功能,能有效的对光缆进行终接、保护及管理,为光网络传输过程中的必需设备;



FTTH光分路器箱

技术参数:

槽位数(个)

光分路器(微型)容量(个)

外形尺寸(mm)

2/4

1/2×4

1/2×8

1/2×16

1/2×32

(高)×(宽)×(深)

4

4

2

1

420×320×110

工作环境温度

﹣40℃~﹢60℃

环境湿度

≦95%(﹢40℃)

大气压力

70kPa~106 kPa

光缆进入数量

1×2根(下进缆)

皮纤进入数量

16×2根(下进缆)

箱门开启角度

180°

接地排耐电压水平

≥3000V(DC)/10mA/1min

绝缘电阻

≥2×1020MΩ500V

产品特点:

*箱体材料采用优质SMC材料制作,外观免喷漆,光泽度好。使用寿命达到20年以上;

*双层结构设计,上层为光分路器配线层,下层为光纤熔接层;

*光分路器模块采用抽屉式模块设计,具有很强的互换性和通用性;

*采用翻板式结构,能高密度的配置端口和分光设施。

*符合(YD/T988-2007通信光缆交接箱要求)

产品应用:

*本产品运用于FTTH接入系统中的终端接入循环中,特别适用于室外壁挂式或抱杆式条件下使用。



FTTH三网合一箱

产品简介:FTTH室外壁挂式光分路器箱用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光纤跳线引出
光信号,实现光配线功能。适用于FTTH工程光缆到楼后使用,安装于楼道、地下室、机房和大楼外墙。光缆也可以经
分光配线箱开拨盘绕后与入户光缆熔接引出,实现光缆的直通功能,满足传统传输网络工程的需求。
主要特点:
1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度;
2.箱体采用冷轧板制成,经静电喷塑处理,美观大方,线条清晰,防腐防水性能好,使用寿命长;
3.光分路器模块采用抽屉式模块化设计,具有很强的互换性和通用性;
4.采取左右结构和上下结构组合结构的设计,左右两边都有光纤熔接层,而右边上层为光分路器配线层,下层为光纤熔接层;
5.在机箱形式及厚度保持一致的情况下,光纤熔接盘支持6片,满足施工过程中任意形式的接续;
6.各种接头端接方便,安装灵活。用于配线间和设备间光缆的端接、使用和管理;
7.门锁采用优质户外防水锁,箱体挂墙安装;
8.具有临时尾纤存储区域;
9.支持各种光纤连接头的管理,如SC、LC、ST、MT-RJ等。
