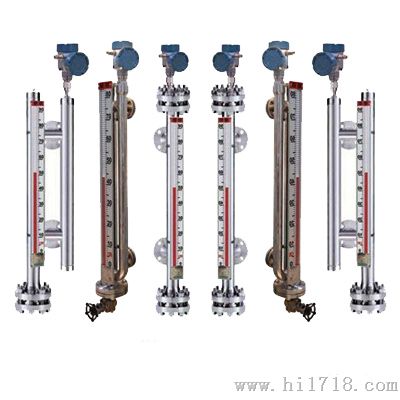

侧装远传型磁性翻板液位计【UFYZ】
价格：电议
地区：江苏省 南京市
电 话：0517-87103055
手 机：15195511051
传 真：0517-87103058

金湖科仪自动化仪表有限公司

免费会员 营业执照已上传

>
全部产品 进入商铺

UFYZ侧装远传型磁性翻板液位计内容概要

  • UFYZ远传型磁性翻板液位计产品概述
  • UFYZ远传型磁性翻板液位计主要技术指标
  • UFYZ远传型磁性翻板液位计工作原理
  • UFYZ远传型磁性翻板液位计产品选型表
  • UFYZ远传型磁性翻板液位计订货须知

UFYZ远传型磁性翻板液位计产品概述

UFYZ侧装远传型磁性翻板液位计是应用户需要将液位信号传送到控制中心而开发的又一种液位计，它既有翻板液位计现场指示直观之优点，又有UIZ内装型液位计能将液位信号远传至室内便于集中指示和控制的特点。是UFZ侧装型磁性翻板液位计的改进型，具有安全可靠、观察方便、液位指示清晰、直观等特点。可广泛应用于石油、化工、化肥、橡胶、医药、船舶、军事、电力、食品等行业的各种塔、罐、槽、球型压力容器和锅炉等设备作介质液面的位置指示和自动控制。

UFYZ远传型磁性翻板液位计主要技术指标

1、量程范围（mm）：300-19000
2、介质密度（g/cm3）:0.5-2
3、工作温度（℃）：-40-350
4、压力等级（MPa）:≤32
5、测量（mm）：≤±10
6、远传距离（m）：1000

UFYZ远传型磁性翻板液位计工作原理

该产品由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖以及液位变送器等组成，其结构如图所示。工作原理为：本体外的翻板箱及变送器受本体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促使翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度，同时液位变送器将液位信号传送至控制中心进行液位指示和控制，也可通过计算机进行集中监控。

UFYZ远传型磁性翻板液位计产品选型表

型号 代     号 说    明
UFYZ－ □ □ □ □－ □ □ □ □－ □ □－ □ □ □ 侧装传远型磁性翻板液位计
功能 A
B		                                                 液面（可省略）
界面
显示方式 F
G
H
I
J
K










 		 翻板标准（可省略）
翻板上装
翻板下装
翻柱标准
翻柱上装
翻板下装
结构形式 R
T
V









 		 普通（可省略）
夹套
防霜
压力 □                                      Mpa
使用温度 B
C
D







 		 低温－40℃－150℃
常温－20℃－150℃（可省略）
高温0℃－350℃
连接法兰 G
H
I
J
K
L
M
X






 		 DN10(同等压力标准，法兰面为凸面)
DN15(同上)
DN20(同上，可省略)
DN25(同上)
DN32(同上)
DN40(同上)
DN50(同上)
其它
排污阀 A
B		                         无（可省略）
有

长度 □                     mm
介质密度 □                 g/cm3
材料 P
V
F
G
H
I
L
R
S
T
X


 		 PP
PVC
不锈钢衬四氟
不锈钢衬四氟
不锈钢衬PP
不锈钢衬PVC
玻璃钢衬PP
304(可省略)
321
316L
其它
变送器 1
2

 		 输出4-20mA（可省略）
输出0-5A
防爆 6
7
8
 		 普通型（可省略）
本安型
隔爆型
二次表 A
B
C
D
E
X		 无（可省略）
单路数显80×160
双路数显80×160
单路数显带光柱80×160
双路数显带光柱80×160
其它

订货须知
1、型号规格
2、被测介质各称和密度
3、工作压力
4、工作温度
5、测量范围
6、连接法兰（标准）
7、配套仪表
8、特殊要求

品牌/商标

KOE

企业类型

制造商

新旧程度

全新

原产地

江苏
