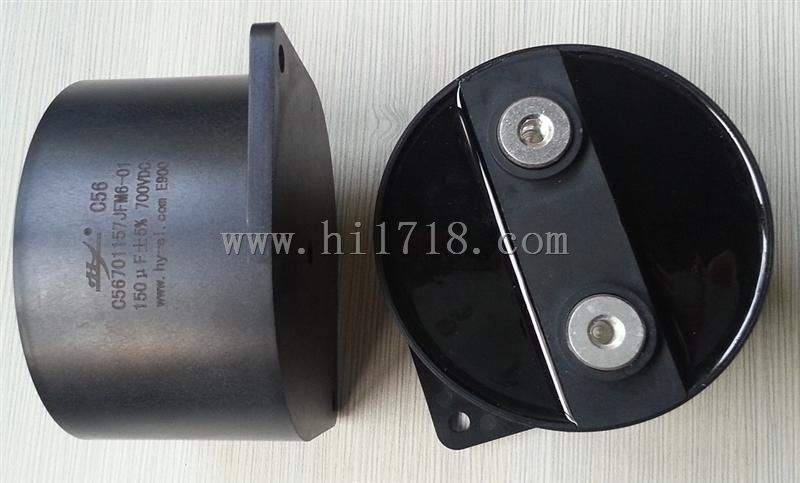

C56直流链电容

型号 规格 价格(元） 尺寸（mm) 引出

C56 150vF/700V 160 D85*L 51 M6

价格仅供参考，以报价单为准。

主要应用/Application

广泛应用于UPS、SMPSs，逆变电源、焊机电源等设备中起直流支撑和滤波。

DC-Link and filter for UPS，SMPSs，inverter，welding machine power.

产品特点/Characteristics

电介质：聚丙烯薄膜

结构：金属化膜干式结构

封装：塑料外壳，阻燃（UL94V-0级）环氧封装

引出：镀锡铜螺母或螺杆引出

高稳定性

低 ESR，ESL

具有自愈性

Dielectric：Polypropylene film

Construction：Extended metalized film ，dry connection

Coating：Aluminum case with resin sealing.Flame retardant

execution（UL94V-0）

Terminals：Copper nut or screw leads

High stability

Low ESR，ESL

Self healing

技术性能/Specifications

引用标准/Reference standards GB/T 17702 IEC 61071

工作温度范围/Operating temperature range -40℃～85℃

容量范围/Capacitance 80μF～1000μF

额定电压/Rated Voltage 500Vdc～2000Vdc

容量偏差/Tolerance ±5% ±10%

极间耐电压/Test voltage between terminals 1.5Ur（Vdc）10s 25℃±5℃

极壳耐电压/Test voltage between terminals and

case

3000V 50Hz 60s，25℃±5℃

损耗角正切/Dissipation factor tgδ≤2×10-3 at 25℃±5℃，100Hz

绝缘电阻/Insulation resistance C×R≥5000s，at 100Vdc，25℃±5℃，60s

预期寿命/Life expectancy 200000h at Ur and 70℃

此产品关键字：直流支撑电容器、DC-LINK、直流链电容
