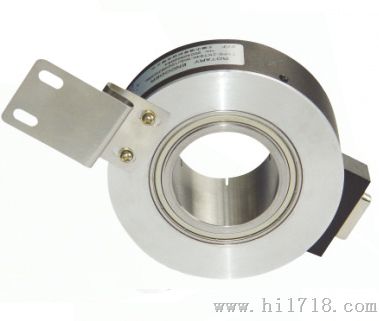

ROTARY ENCODER编码器HEDSS海德编码器IHC3808-003G-600BZ3-5-24F
IHC3808产 品 描 述
张红
F:
T:主体直径ф38mm，轴孔ф8mm，深11mm，（
ф6.35mm、6mm可选）半空心轴；
*采用弹簧与用户直接连接，具有体积小、重量
轻、结构紧凑、安装方便等特点。
*适用于精密工作环境，尤适用于电脑绣花机。
技术参数
电气参数 方 波
输出波形 A 、B、Z三相
消耗电流 ≤150mA
响应频率 0～100KHz
载空比 0.5T±0.1T
相位差 90°±45°
电源电压 DC 5V、DC5-12V、 DC 12-24V、DC 5-24V
输出电压 高电平VH≥85%Vcc，低电平VL≤0.3V
脉冲数 100、120、125、150、180、200、240、250、300、360、400、480、500、600、720、740、800、900、1000、1024、1200、1250、1440、1550、1800、2000、2500（其它脉冲数用户需要预订）
电路特征 C-集电极开路、F-互补、E-电压、L-长线驱动器
***机械参数
转速 6000rpm
转动惯量 3.5x10-6kgm2
起动力矩 5X10-4Nm（+25℃）
