特   点
应用领域
ST66系列网络电力仪表的应用领域非常广泛，特别适用于对电力监控要求较高、电力安全有较高要求以及需要电能内部计量考
核的场所。
如：能源管理系统 、工业自动化、小区电力监控、变电站自动化、配电网自动化、智能建筑、智能型配电盘、开关柜
测量全部的电力参数
监视和控制电力开关
四象限有、无功电能计量
多参数越限报警

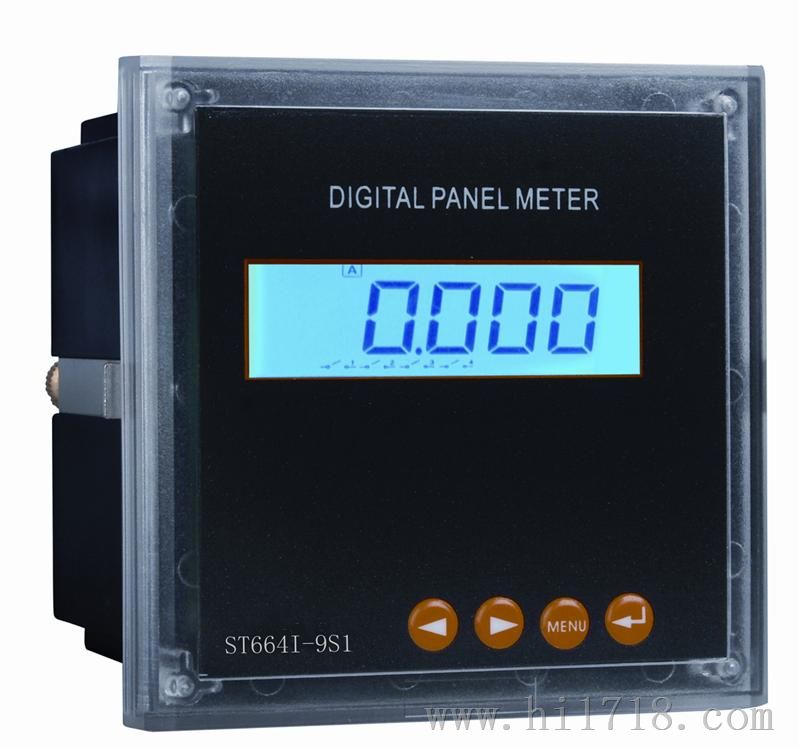

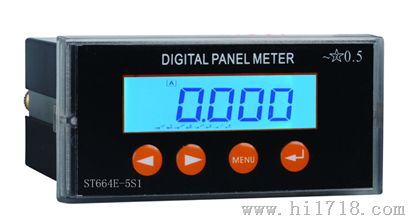

多种外形尺寸：96×96、120×120，可用于不同开关柜
可直接从电流、电压互感器输入，可任意设定PT/CT变化

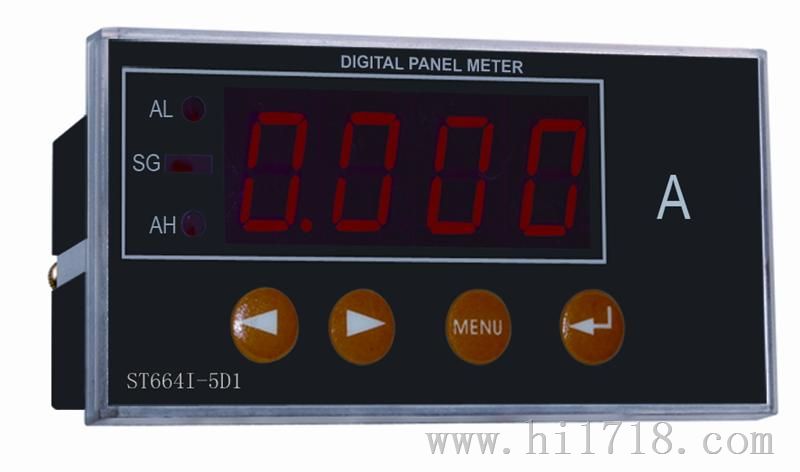

LCD/LED显示，显示形象直观
可通讯接入SCADA、PLC系统中
方便安装，工程量小
网络
额定值
过负荷
功  耗
阻  抗
频  率
电能
工作范围
功  耗
模拟量
数字量
脉冲输出
开关量输入
开关量输出
工作条件
隔离耐压
绝缘电阻
等级
显示
U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
可编程LCD或LED显示
三相三线、三相四线
电压：AC 100V、400V；电流：AC 1A、5A
持续：1.2倍  瞬时：电压 2倍(10秒)，电流10倍(5秒)
电压：＜1VA(每相)    电流：＜0.4VA(每相)
电压＞300kΩ   电流＜20mΩ
50/60Hz±10%
四象限电能、有功、无功电能计量
AC、DC  80V～270V
≤5VA
2路或4路变送输出：4～20mA/0～20mA
RS-485接口，MODBUS-RTU协议
2路电能脉冲输出，光耦继电器
4路开关量输入，干节点方式(具体参阅规格型号说明)
4路开关量输出，干结点继电器(具体参阅规格型号说明)
环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
≥100MΩ
