ADCMP601BKSZ-RL 轨到轨、2.5 V至5.5 V、单电源TTL/CMOS极快型比较器,采用6引脚SC70封装

ADCMP600、ADCMP601和ADCMP602均为极快型比较器,采用ADI公司的专有XFCB2工艺制造。这些比较器具有极其丰富多样的功能特性,并且易于使用,具体包括：输入范围从VEE ? 0.5 V至VCC + 0.2 V,低噪声TTL-/CMOS-兼容输出驱动器,以及带可调迟滞功能的锁存输入和/或关断输入。

在电源电流典型值为3 mA时,这些器件可提供5 ns传播延迟、10 mV过驱性能。

三款器件均提供灵活的电源方案：可采用+2.5 V单正电源供电,输入信号范围为-0.5 V至+2.8 V；也可采用+5.5 V正电源供电,输入信号范围为-0.5 V至+5.8 V。当采用独立的输入/输出电源、无顺序限制时,ADCMP602还支持宽输入信号范围,同时仍可实现独立的输出摆幅控制及省电功能。

TTL-/CMOS-兼容输出级旨在以全部定时特性驱动5 pF电容；当增加额外电容时,输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时,输出不会反相。利用独特的单引脚控制选项,还可提供高速锁存和可编程迟滞特性。

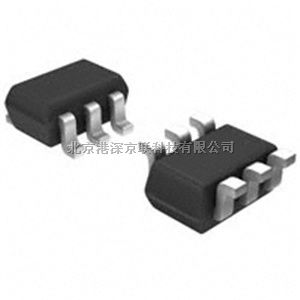

ADCMP600提供5引脚SC70和SOT-23两种封装；ADCMP601采用6引脚SC70封装；ADCMP602提供8引脚MSOP和LSCFP两种封装

ADCMP601BKSZ-RL 应用

• 高速仪器仪表
• 时钟与数据信号恢复
• 逻辑电平转换
• 脉冲波谱
• 高速线路接收机
• 阈值检波
• 峰值和零交叉检波器
• 高速触发器电路
• 脉冲宽度调制器
• 电流/电压控制振荡器
• 自动测试设备(ATE)

ADCMP601BKSZ-RL 特点

• 额定轨到轨电压Vcc：2.5 V至5.5 V
• 输入共模电压范围：?0.2 V至VCC + 0.2 V
• 低突波CMOS-/TTL-兼容输出级
• 传播延迟：3.5 ns
• 功耗：10 mW (3.3 V)
• 关断引脚
• 单引脚控制实现可编程迟滞与锁存功能
• 电源抑制：>50 dB
• MAX999的改良替代版
• 工作温度：?40°C至+125°C

ADCMP601BKSZ-RL 功能框图

ADCMP601 功能框图

芯片引脚定义图

ADCMP601BKSZ-RL 技术指标
