TS系列土壤水分传感器接线、维护及使用说明书  V1.00
安装使用传感之前，请仔细阅读本说明书，以便正确地使用和维护。
1.概述

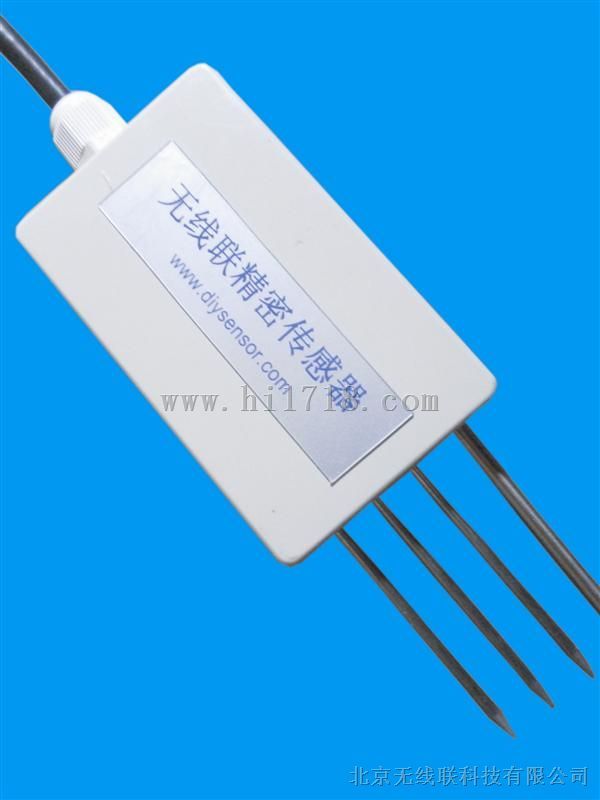

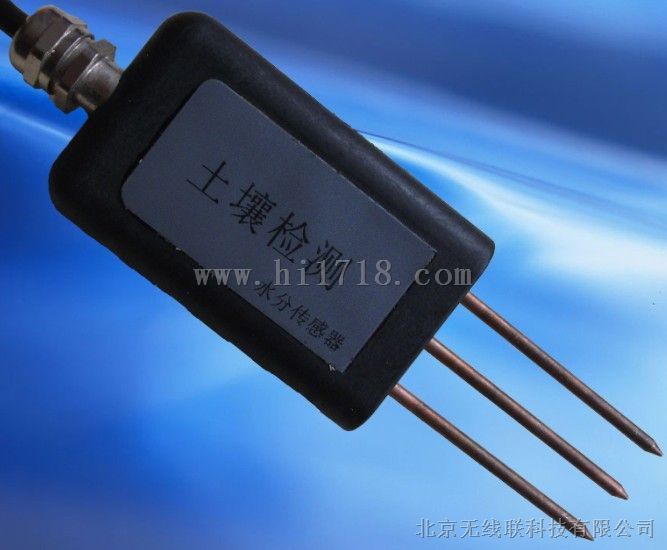

    TS土壤墒情传感器体积小巧化设计，携带方便，安装、操作及维护简单；结构设计合理，不绣钢探针保证使用寿命；外部以环氧树脂纯胶体封装，密封性好，可直接埋入土壤中使用，且不受腐蚀；土质影响较小，应用地区广泛；测量高，性能可靠，确保正常工作；响应速度快，数据传输效率高。
2.技术参数
◆单    位：      %( m3/m3)
◆量    程：      0～100%
◆探针长度 ：           5.3cm
◆探针直径：        3mm
◆探针材料：      不锈钢
◆密封材料：      环氧树脂
◆测量：        ±2%
◆工作温度范围：     -40℃～85℃
◆工作电压：       7～12V（电压信号）
◆工作电流：           21～26mA，典型值21mA
◆测量主频：      100Ｍhz
◆输出信号:      0～2V（电压信号）4-20MA(电流输出)
◆测量稳定时间：     2秒
◆电缆长度：      1.5米
◆响应时间：      ＜1秒
◆测量区域：以中央探针为中心，围绕中央探针的直径为7cm、高为7cm的圆柱体
3.供电及通讯端接线方式（任何错误接线均有可能对变送器造成不可逆损坏）
红线：电源输入
黄线：信号输出
蓝线黑线： 地线
