YGJYN绝缘靴(手套)耐压测试仪

一、概述:

YGJYN绝缘靴(手套)耐压测试仪的专用设备。是我厂根据绝缘靴(手套)的试验要求,并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验,提高了工作效率、保障了工作安全,是理想的绝缘靴(手套)专用设备。

二、YGJYN绝缘靴(手套)耐压测试仪的使用方法

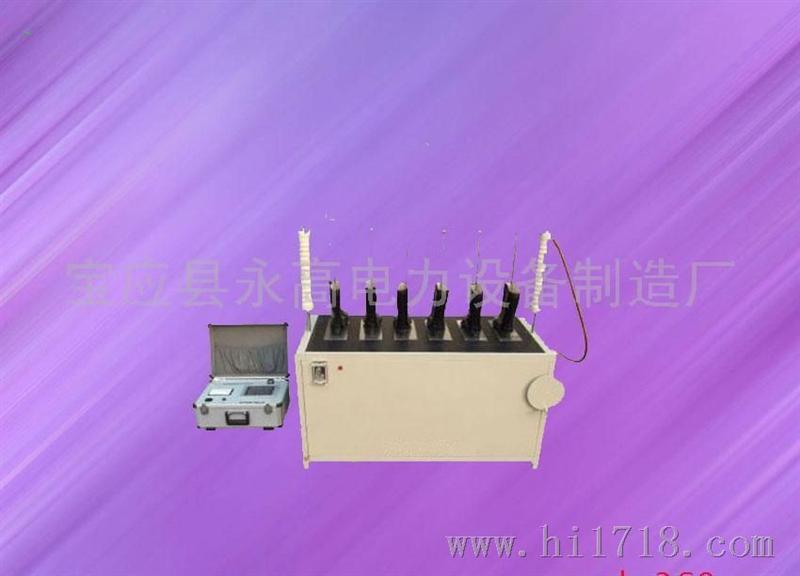

如图,它由水槽试验及底座两大部分组成。当拆开两部分的包装箱后,将水槽部分放在底座上,并将接地螺钉拧紧,使其与水槽良好接触。

试验时,水槽内盛水至2/3左右,将绝缘靴(手套)置于高压电极夹好使其平衡悬掉起来,绝缘靴(手套)内部装满水,但水面不能高于绝缘靴(手套)口以下5CM的位置。并确保绝缘靴(手套)露出水面的部分保持干燥清洁。再通过锁紧螺钉调节电极杆,使电极插入绝缘靴(手套)内。摇动手柄,绝缘靴(手套)下降,到内外水面相同的位置为止。

上述工作完毕后,将本装置高压输入螺母(8)引至试验变压器高压输出端,再将试验变压器与控制箱的试验连接线接好(如图)。确保接线正确后,方可进行升压试验。升压到额定时,注意观察毫安表,如有绝缘靴(手套)绝缘性能下降,此时该毫安表将有所指示。TQSB试验变压器和XZC控制箱的使用操作请详细阅读我公司的《TQSB系列试验变压器使用说明书》和《XZC控制箱使用说明书》。

三、YGJYN绝缘靴(手套)耐压测试仪的维护保养

1、       该装置使用完毕后,应将水槽内的水放干净。

2、       若长期不使用应该保持水槽内外干燥,电极杆、绝缘杆无水分。

3、       使用前应测量绝缘杆的绝缘电阻,必要时用高压测试其耐压值不得低

于20KV.

四、YGJYN绝缘靴(手套)耐压测试仪装置成套性

1、       使用说明书                 1份

2、       合格证                    1份

3、       水槽装置                   1台

4、       底座                       1台
