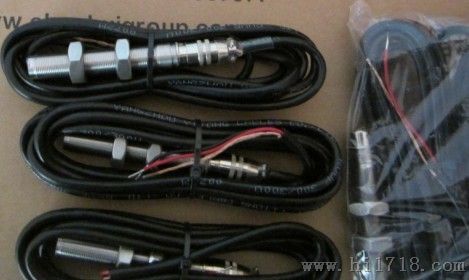

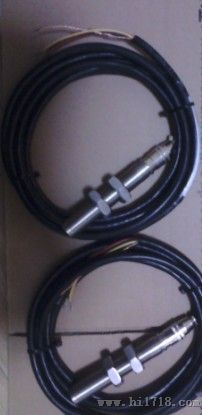

T03S磁电式转速传感器

T03S 传感器外壳为M16×1 不锈钢管,前端为φ3.5 纯铁，内装线圈等并由环氧树脂封装。T03S 传感器引出线采用X12K4P 航空插头座，其插座部份经车圆后与不锈钢螺纹管封装，并将四个接线端对接，因此插头引出线可接至任意相邻二端。

能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次转速监测仪表均可配用

T03S磁电式传感器参数：

线圈电阻：380Ω左右
输出电压：（测量条件：发讯齿轮60 齿，发讯齿轮材料A3 钢，模数2，传感器端面距齿顶小于1mm），

 由于安装条件、材质等影响下列表格仅作参考。

转速  : rpm10   20    50   100   200   500   1000  2000   5000
输出电压（有效值）≥ 50mv 100mv 250mv 500mv 1v   2.5v   5v    8v   10v

输出电压波形：渐开线齿轮——近似正弦波，若齿轮略有偏芯则为调幅正弦波；孔板、方齿等——正负脉冲。

主要应用：

     1. 和SZC系列智能转速仪表配套，用于汽轮机，水轮机，风机等转速设备测速。

     2.大量应用于测量铁路内燃机车柴油机转速的非接触式传感器，能给机车电气控制装置输出与被测设备其转速成正比的正弦频率信号。

    3. 汽车转速测量

    4.可适用于其它工控设备需要检测转速的测量控制系统中
