互感器特性综合测试仪

感器特性综合测试仪

一、使用说明

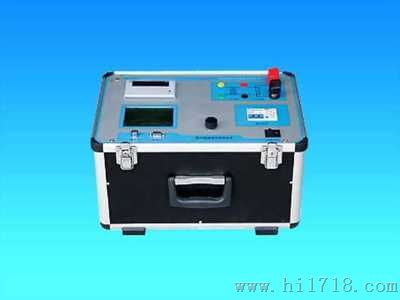

GD2360互感器特性综合测试仪是专门为继电器保护试验电流互感器伏安特性，变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比，比较高的多功能试验仪器。
本仪器采用高效低耗优质材料和特殊绕法的升压器，微处理器进行数据采集，分析和存储，内置微型打印机可打印测试数据和曲线，测CT变比时，可自动计算出变比值。一人操作即可完成全部测试工作。本机具有重量轻、携带、操作方便。其性能独特，是目前不可多得的仪器。
二、技术参数
⒈ 输入电压：交流220V或380V、50HZ、自动识别输入电压。
⒉ 工作环境温度：0~40℃。
⒊ 输入电压：输入交流220V时，输出0-500V。
输入交流380V时，输出0-1000。
电流：瞬时电流，测变比时为600A。
输入交流220V时，输出0-400A。
输入交流380V时，输出0-600A。
伏安特性测试时为15A。
⒋ 数字电压表测量范围：0-9999V；分辨率：0.1V。
作电流显示时：0-9.9A；分辨率：0.1mA。
⒌ 数字电流表测量范围：0~3000A；分辨率：0.01A。
⒍ 误差：1≤1%，U≤1%。
⒎ 测CT变比时，可自动计算变比值，并打印数据和计算结果。
⒏ 测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。
⒐ 外型尺寸：长×宽×高=470×340×260mm3。
⒑ 重量：23Kg。
