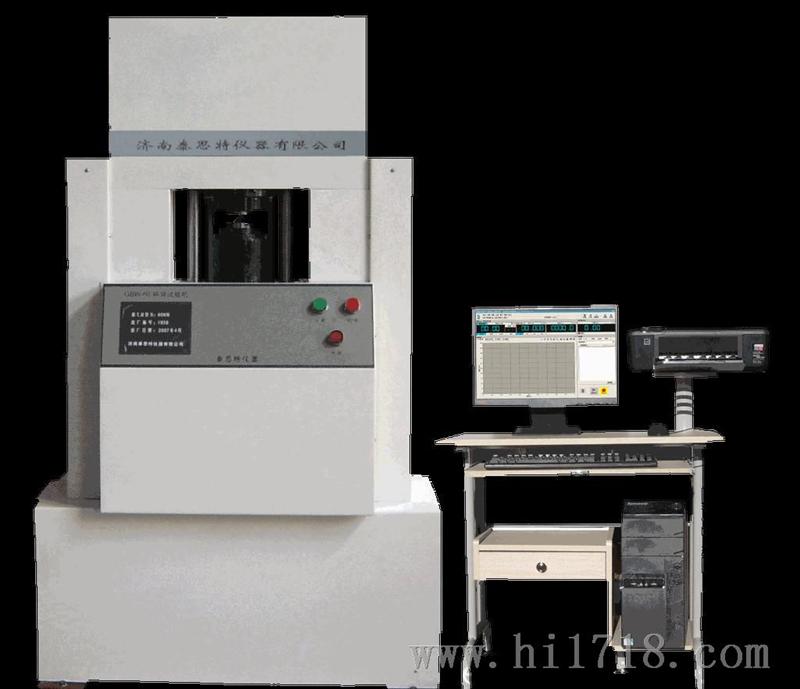

一、本机采用机电一体化设计，外观整洁、大方，是对金属薄板和带材进行工艺性能试验的精密设备，可实现用国标GB4156-84《金属杯突试验方法》检验金属薄板和带材在试验过程中的塑性变形性能，还可实现用GB5125-85《有色金属杯突试验方法》检验有色金属板的各向异性。

二、1、该杯突试验机采用了新型的结构原理，可实现恒速率控制。（过去油缸油源加力无法实现恒速率控制、液压传感器的和准确性能也较低）。

2、我公司生产的新型杯突试验机，已改过去的油源加力为伺服电机恒速度加载，同时把液压传感器改为轮辐式传感器，大大了试验杯突值的准确性和。

3、杯突值测量仪表为光栅测量，从而了该机的可控性。4、无论从硬件配置上还是力的传递原理上都较原机有了很

大的和，配置计算机控制，实现了本机的性，可实现结果的报表、存储、批次、曲线绘制等等。

主要技术参数

1、板材厚度：0.01～2mm（高传感器，可实现板材试验）

2、板材宽度：90-100mm；

3、冲头行程，40mm；

4、加紧活塞行程40mm。

5、冲压负荷60kNmax。

6、夹紧负荷10kN。

7、杯突值分辨率：0.0025mm

8、杯突试验模具规格：

●标准冲头球：φ20&plun;0.05mm

●标准垫模孔径：φ33&plun;0.1mm

●标准固定模孔径：φ27&plun;0.05mm

9、定货可提供非标模具。合美标、欧标等国际标准的杯突试验机。

10、试验速度：5mm/min～20mm/min之间可以随意设定并且控制准确。

11、裂纹显示出穿过试样的整个厚度时，能够立即停止移动冲头。

12、液压油：N46号液压油（一般加油站可购到）。

13、主机外形尺寸：1000×600×1750（mm）

14、电源AC380V。

15、重量420Kg。
