贴片电阻封装与尺寸

封装与尺寸表

　　英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)

      0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05

　　.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10

　　.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20

　　.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20

　　.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20

　　.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20

　　.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20

　　.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20

　　.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20

贴片电阻封装与功率的关系

　　贴片电阻的封装与功率关系如下表：

　　英制(mil) 公制(mm) 常规功率系列

　　/20W

　　/16W

　　/16W 1/10W

　　/10W 1/8W

　　/8W 1/4W

　　/4W 1/3W

　　/2W

　　/2W 3/4W

　　W

贴片电阻的特性

　　·体积小，重量轻；

　　·适应再流焊与波峰焊；

　　·电性能稳定，可靠性高；

　　·装配成本低，并与自动装贴设备匹配；

　　·机械强度高、高频特性优越。

国内贴片电阻的命名方法

　　国内贴片电阻的命名方法：

　　1、5%的命名：RS-05K102JT

　　2、1％的命名：RS-05K1002FT

　　R －表示电阻

　　S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

　　05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

　　K －表示温度系数为100PPM,

　　102－5％阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

　　J －表示为5％、F－表示为1％。

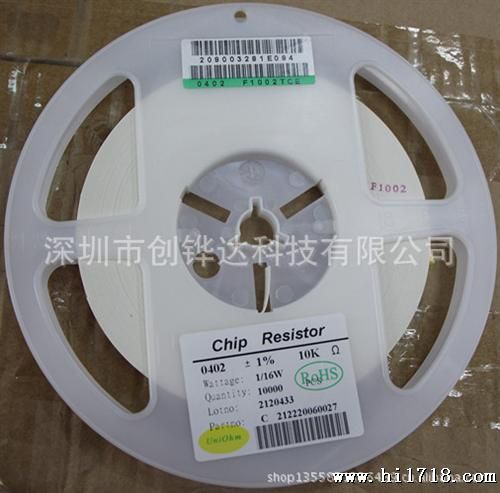

　　T －表示编带包装

　　贴片电阻阻值误差有±1％、±2％、±5％、±10％，常规用的多的是±1％和±5％，

　　±5％的常规是用三位数来表示例 例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,Ω=1MΩ

　　为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示 ，

　　这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ

贴片电阻选购的五种参数

表面组装技术(SMT)的应用已十分普遍，采用SMT组装的电子产品的比例已超过90％。我国从八十年代起开始应入SMT技术。随着小型SMT生产设备的开发，SMT的应用范围在进一步扩大，航空、航天、仪器仪表、机床等领域也在采用SMT生产各种批量不大的电子产品或部件。

　　近年来，除了电子产品开发人员用贴片式器件开发新产品外，维修人员也开始大量地维修SMT技术组装的电子产品。

　　本文将介绍应用量的贴片电阻、电容及电感的主要参数及规格，以求对开发人员、维修人员选购这些贴片式元件有所帮助。

　　目前贴片电阻的型号并不统一，由各生产厂家自行设定，并且型号特别长(由十几个英文字母及数字组成)。在选购时如能正确地提出贴片电阻各种参数及规格，那就能很方便地选购(或订购)到所需的电阻了。

　　贴片电阻有5种参数，即尺寸、阻值、允差、温度系数及包装。

　　1．尺寸系列贴片电阻系列一般有7种尺寸，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。另一种是米制代码，也由4位数字表示，其单位为毫米。不同尺寸的电阻，其功率额定值也不同。表1列出这7种电阻尺寸的代码和功率额定值。

　　2．阻值系列 标称阻值是按系列来确定的。各系列是由电阻的允差来划分的(允差越小则阻值划分得越多)，其中常用的是E-24(电阻值的允差为±5％)，如表2所示。

　　贴片电阻表面上用三位数字来表示阻值，其中位、第二位为有效数，第三位数字表示后接零的数目。有小数点时用“R”来表示，并占一位有效位数。标称阻值代号表示方法如表3所示。

　　3．允差贴片电阻(碳膜电阻)的允差有4级，即F级，±l％；G级，±2％；J级，±5％；K级，±10％。

　　4．温度系数贴片电阻的温度系数有2级，即w级，±200ppm／℃；X级，±lOOppm／℃。只有允差为F级的电阻才采用x级，其它级允差的电阻一般为w级。

　　5．包装主要有散装及带状卷装两种。

　　贴片电阻的工作温度范围为-55--+125℃，工作电压与尺寸有关：0201，0402及0603为50V，0805为150V，其它尺寸为200V。
