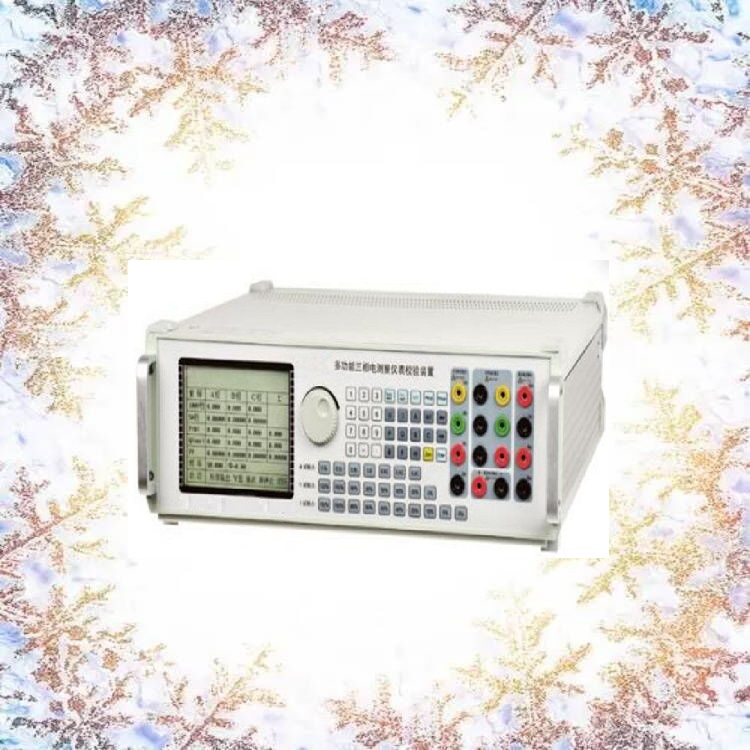

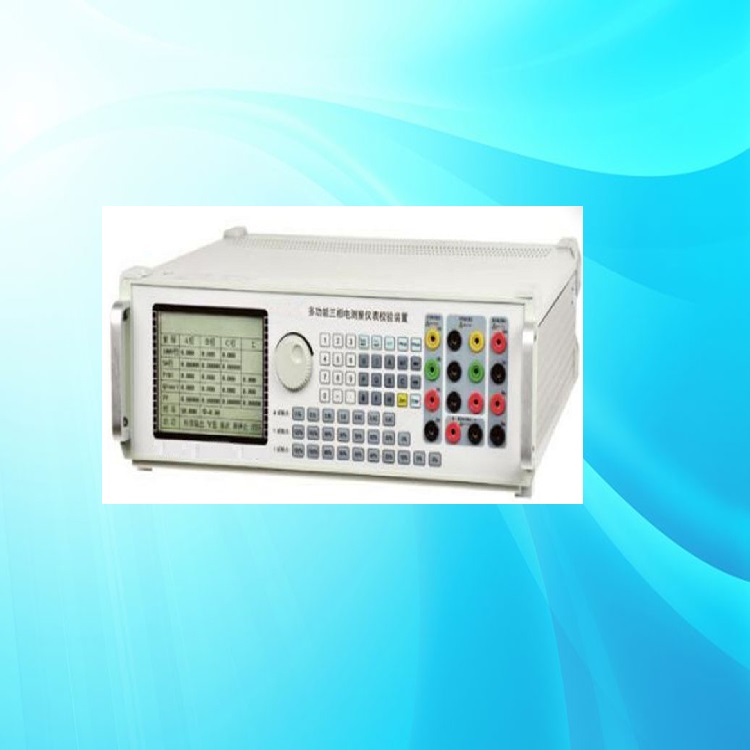

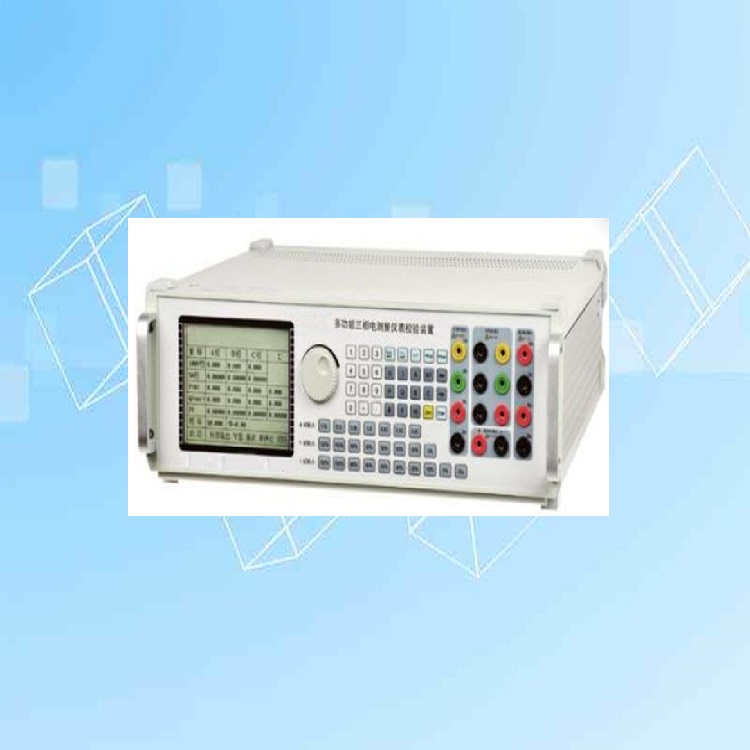

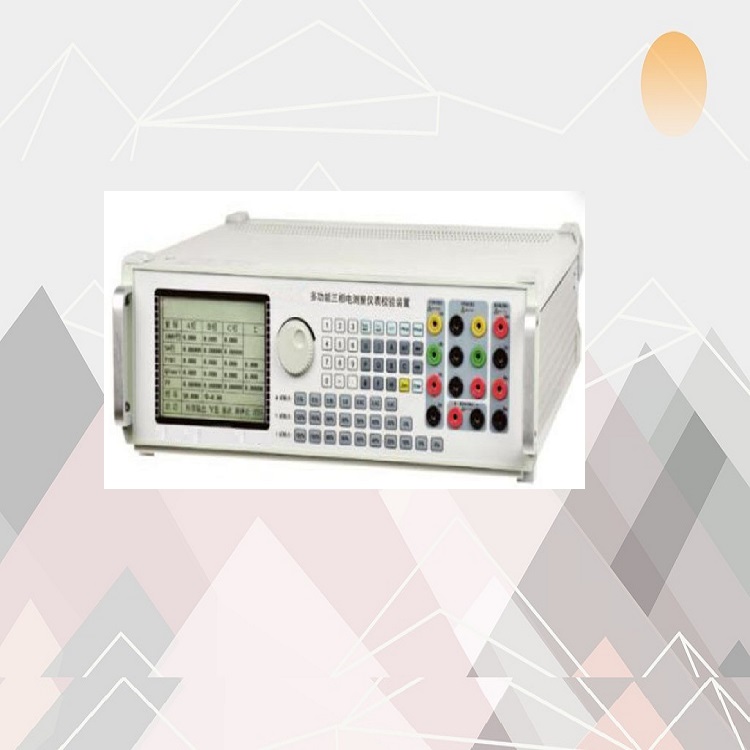

三相交流采样变送器校验装置CTS20三相交流采样变送器校验装置CTS20

主要特点

主要技术指

交流模拟量输出

交流电压输出

?量限：100V、 57.735V、220V、380V

?调节范： 0～120%

?调节细度： 0.002%

?准确度： 0.05%

?稳定度： 0.01%/2min

?失真度： ≤0.1%（非容性负载）

?输出负载： 每相30VA

交流电流输出

?量程： 1A、2A、、20A

?调节范： （0～120）%

?调节细度： 0.002%RG

?准确度： 0.05%RG；

?稳定度： 0.01%/2min

?失真度： ≤0.1%（非容性负载）

?输出负载： 每相25VA

功率输出

?有功准确度： 0.05%RG

?无功准确度： 0.1%RG

?稳定度： 0.01%/2min

相位输出

?调节范： 0°～359.99°

?辨率： 0.01°

?准确度： 0.05°

功率因数

?调节范： -1～0～+1

?辨率： 0.0001

?准确度： 0.05%

频率

?调节范： 45Hz～65Hz

?辨率： 0.001Hz

?准确度： 0.002Hz

三相电压、电流对称度和相位对称度

?电压、电流对称度： ＜0.02%

?相位对称度： 0.05°

电压电流谐波输出

?谐波次数： 2～31 次

?谐波含量： 0～39%

?谐波相位： 0～359.99°可调

?准确度： 2～14次2% 5～31次5%

直流输出（选配功能）

直流电压

?电压量程： 75mV、10V、100V、300V、600V

?输出范： 0～120%

?准确度：0.05%

?稳定度：0.01%/1min

?纹波含量：≤0.5%

?调节细度： 0.002%RG

?输出负载：10VA

直流电流

?电流量程： 20mA、10mA、1mA

?输出范：0～120%

?准确度：0.05%

?稳定度： 0.01%/1min

?纹波含量： ≤0.5%

直流测量（选配功能）

直流电流测量

?测量范：0~24mA

?准确度：0.05%

直流电压测量

?测量范： 0~12V

?准确度：0.05%

电能脉冲量（选配功能）

脉冲输出

?有源脉冲输出：电平5V±5%，输出电流100mA,大脉冲频率 5kHz

?有源脉冲输入：电平5V±5%，输入电流1mA,大脉冲频率5kHz

环境条件

?工作温度：0℃～40℃

? 相对湿度：≤85%

? 储存条件：-30℃～60℃

其他

?工作电源：AC220V±15%

?体积：450×440×132㎜，重量:20㎏
