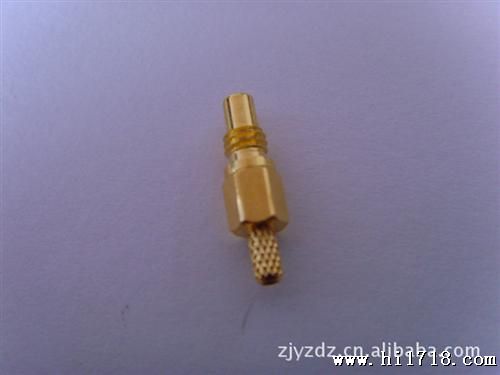

SMC 系列产品是一种小型螺纹连接式射频连接器，它具有体积小、重量轻、连接可靠，抗振性能好等特点，供无线电设备和仪器中连接射频同轴电缆用。

    A kind of type that series of SMC products are whorl joining type radio frequency joining device, it is reliable that it is small, light, joins, Ant-vibration performance is easy to wait until the characteristic, support the radio to join the coaxial cable of the radio frequency to use in equipment and instrument.

界面尺寸      INTERFACE MATING DIMENSIONS

主要技术特性  TECHNICAL CHARACTERISTICS

温度范围  Temp.range                  -65～+165°C (PE Cable -40～+85°C)

特性阻抗  Impedance                   50Ω

频率范围  Frequency Range             DC～10GHz

工作电压  Working Voltage             335V max (有效值)

耐    压  Withstand Voltage           1000V rms (海平面小值)

接触电阻  Contact resistance

内导体之间 Center Contact             ≤ 6 mΩ

外导体之间 Outer Contact              ≤ 1 mΩ

绝缘电阻  Insulation resistance       ≥ 1000 MΩ

电压驻波比 VSWR   直式  Straight      ≤ 1.25

                  弯式  Right angle   ≤ 1.35

耐用性    Durability(mating)          ≥500次（cycles）

材料与涂覆  MATERIAL & PLATING

壳体      shell             黄铜         brass          镀硬金    gold plated

插针      contact pin       黄铜         brass          镀硬金    gold plated

插孔      socket            铍青铜       beryllium      镀硬金    gold plated

弹性接触件elastic contact   铍青铜       beryllium      镀硬金    gold plated

绝缘体    insulator         聚四氟乙烯   PTFE

压接套    crimp ferrule     铜合金       copper alloy   镀镍或镀金 nickel or gold plated

o型密封件o-ring sealing     硅橡胶 6146  silastic

适用技术标准  APPLICABLE STANDARD

MIL-C-39012;

CECC 22140;

IEC 60169-9;

DIN 47225.
