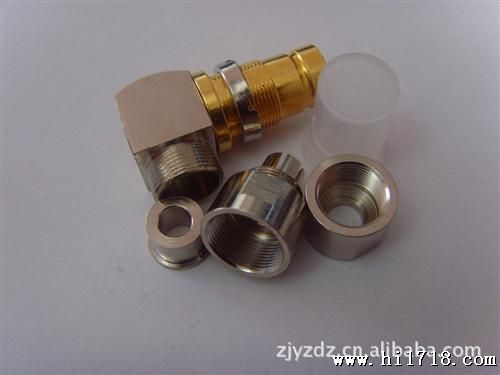

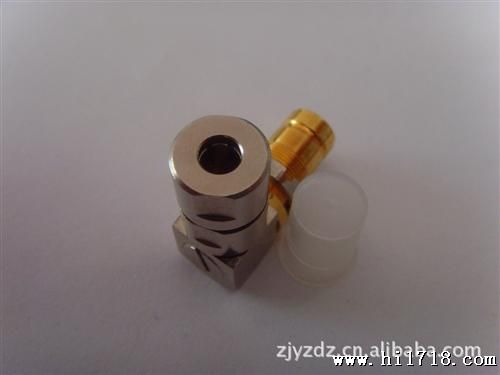

1.6/5.6(L9)系列射频同轴连接器

SERIES RF COAXIAL CONNECTORS

    1.6/5.6(L9)型产品是一种具有螺纹、卡锁机构的连接器，它广泛应用于邮电通信设备、数字配线装置，无线电仪器等射频回路中连接射频同轴电缆用，并能与IEC60169-13规定的产品相互换。

    1.6/5.6 type products whether one have whorl, card lock connection device of organization, it apply to post and telecommunications communication equipment, figure buy the line device extensively, The radio instrument waits until joining the coaxial cable of the radio frequency to use in the radio frequency return circuit, And can change each other with the products that IEC60169-13 stipulate.

界面尺寸        INTERFACE MATING DIMENSIONS

主要技术特性    TECHNICAL CHARACTERISTICS

温度范围  Temp.range                -40～+85°C

振    动  Vibration                 100m/s2 (10～500Hz)

特性阻抗  Impedance                 75Ω

频率范围  Frequency Range           DC～1GHz

工作电压  Working Voltage           330V max (有效值)

耐    压  Withstand Voltage         1000V rms (海平面有效值)

接触电阻  Contact resistance

内导体之间 Center Contact           ≤ 4 mΩ

外导体之间 Outer Contact            ≤ 2 mΩ

绝缘电阻  Insulation resistance     ≥ 10000 MΩ

耐用性    Durability(mating)        ≥500次（cycles）

材料与涂覆  MATERIAL & PLATING

壳体       shell          黄铜          brass                镀亮镍 nickel plated

插针       contact pin    黄铜          brass                镀硬金 gold plated

插孔       socket        铍青铜         beryllium            镀硬金 gold plated

弹性接触件elastic contact铍青铜或锡青铜beryllium or tin brass镀硬金 gold plated

绝缘体     insulator      聚四氟乙烯    PTFE

压接套     crimp ferrule  铜合金       copper alloy     镀镍或镀金 nickel or gold plated

o型密封件 o-ring sealing  硅橡胶 6146  silastic

适用技术标准  APPLICABLE STANDARD

CECC 22240;

IEC 60169-13;

DIN 47295.
