部分：概述

一. 产品的种类和适用范围

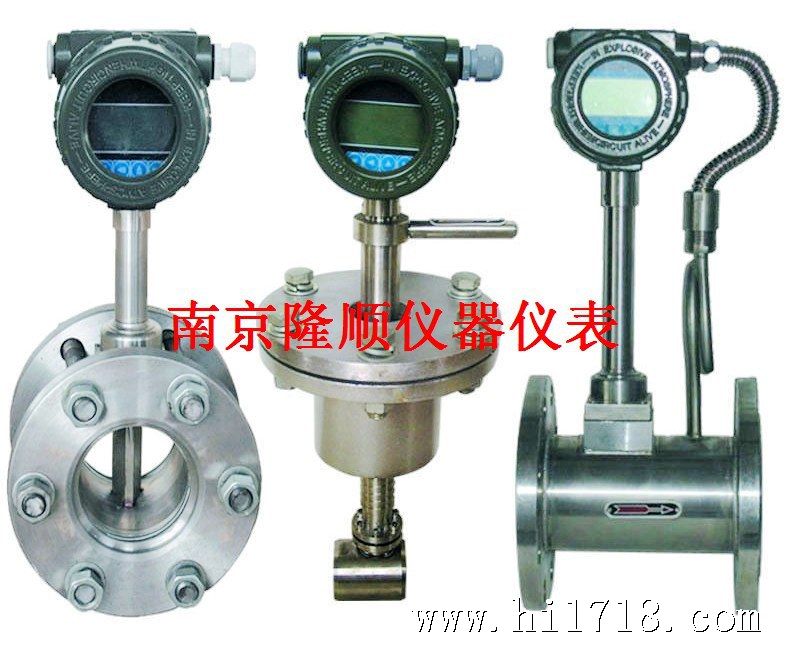

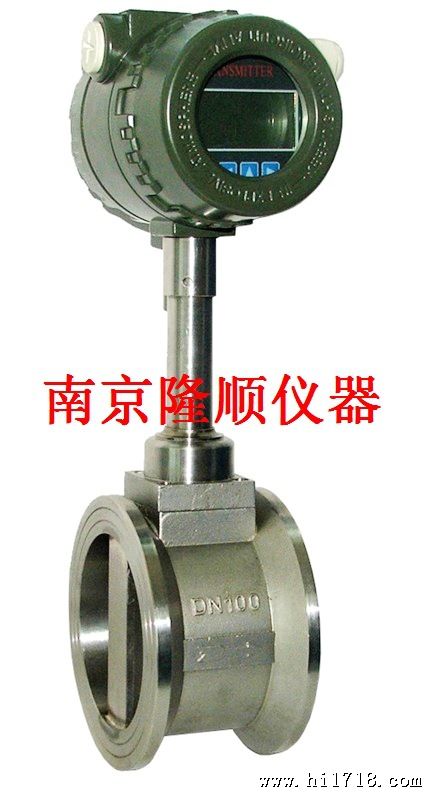

1． LUGB系列满管型压电式涡街流量仪表

2． LUGB系列插入型压电式涡街流量仪表

3． LUGE系列满管型电容式涡街流量仪表

4． LUGE系列插入型电容式涡街流量仪表

5． LUGB/E系列电池供电型涡街流量仪表

6． 潜水型/分体型涡街流量仪表（协议订货）

7． 多功能曲线纪录积算仪，带P/T补偿功能、中文液晶显示

8． 智能流量积算仪，数码管显示

  LUGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.

二. 工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。

               图（一）

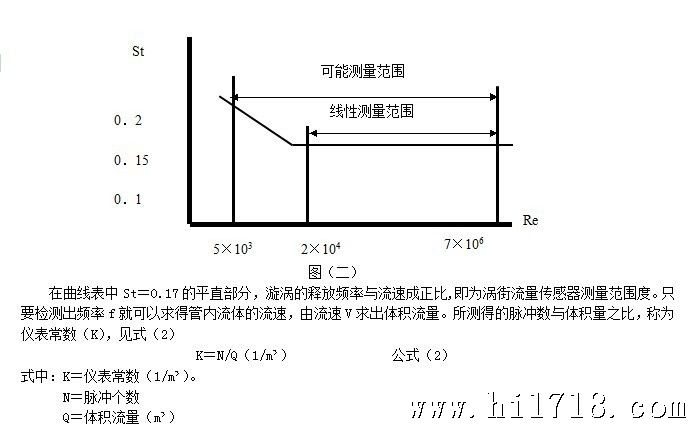

图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，

　　d－旋涡发生体的宽度

　　V－流体的平均流速

　　St－斯特罗哈尔数（无量纲数）

f－发生体一侧产生的卡门旋涡频率

式中：

                         f=StV/d                 公式(1)

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:

仪表的安装设计

    仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用，重则会影响仪表的使用寿命，甚至会损坏仪表。
