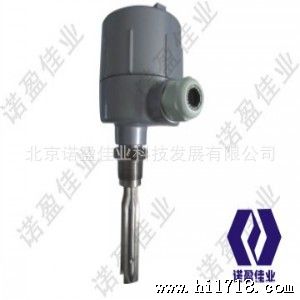

迷你型小音叉开关
价格:电议
地区:北京
电 话:86 010 58536167
传 真:86 010 57202950



音叉开关工作原理:

   音叉式物位开关是一种新型的物位开关。它是利用音叉振动的原理设计制作的。它是在音叉物位开关的感应棒底座,透过压电晶片驱动音叉棒,并且由另外一压电晶片接受振动讯号,使振动讯号得以循环,并且使感应棒产生共振。当物料与感应棒接触时,振动讯号逐渐变小,直到停止共振时,控制电路会输出电气接点信号。由于感应棒感度由前端向后座依次减弱的自然原理,所以当桶槽内物料与桶周围向上堆积,触及感应棒底座〈后部〉或排料时,均不会产生错误讯号。

简单的说,音叉在压电晶体激励下产生机械振动,这种振动具有一定的频率和振幅。当音叉被液体或固体浸没时,音叉的振动频率和振幅将发生变化。这个频率变化由电子线路检测出来并输出一个开关量。

音叉开关适用范围及特点

音叉物位开关是一种新型的物位开关。几乎适用于所有液体介质,同时也适用于测量能自由流动的中等密度的固体粉末或颗粒。由于音叉物位开关基本没有活动部件,机械磨损比较下,因此无需维护和调整,使用简单方便。

另外,该物位开关采用国外的新技术和原装进口芯片,具有使用寿命长、性能稳定、安全可靠等优点,以及适应性强(被测介质不同的电参数、密度对测量均不产生影响)、不需调校(无论测量何种介质都不需要现场调校)和免于维护等特点,广泛应用于冶金、建材、化工、轻工、粮食等行业中物位的过程控制。


音叉开关主要技术参数:

叉体长度:128mm200mm(必要时可做延长)

供电电压:DC24VAC220V50/60Hz

工作温度:-4080(标准型)、-40130(中温型);

环境温度:-2070

工作压力:≤2.5MPa

介质密度:≥ 0.7g/cm3(液体)、>0.1g/ cm3(固体);

输出方式:AC220V/20mADC24V/0.5A

功率消耗:1.5WAC220V供电)、0.25WDC24V供电);

过程连接:螺纹连接、法兰连接(可以根据客户要求选择过程连接方式);

电气接口:M20×1.5

外壳防护:IP65

防爆标志:Ex dCT4
