应根据被测液体的腐蚀性来选择电极的材料，请查有关防腐蚀手册，对于特殊流体应作试验。 | | |
六：如何选择防护等级 IP65：防喷水型，允许水龙头从任何方向对传感器喷水，喷水压力为30kPa，出水量为2.5L/min，距离为3m。
· IP68：潜水型，长期工作在水中。
防护等级应根据实际情况来选择，传感器装在地面以下，经常受水淹的，应选用IP68，传感器安装在地面以上，应选用IP65。 七：如何选择附加功能 GY-LDE型智能电磁流量计的基本型已带显示、输出4～20mA和0～1kHz报警等功能，可根据实际情况加选其他附加功能。

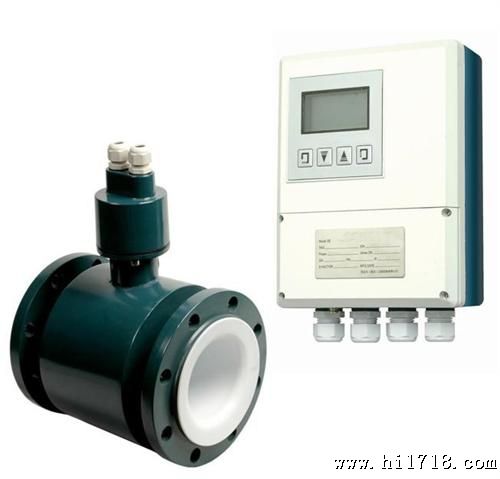

· 分体安装：传感器需安装在地面以下或其他原因，应选择分体安装方式。
· RS-485通讯：需传感器和其他设备通讯，则需选用RS-485通讯功能。 | 八：如何正确选择安装点 |
1、选择充满液体的直管段,如管路的垂直段(流向由下向上为宜)或充满液体的水平管道(整个管路中处为宜),在安装与测量过程中,不得出现非满管情况;
2、测量位置应选在上游大于5D和下游有3D直管段处;
3、测量点选择应尽可能远离泵,阀门等设备,避免其对测量的干扰;
4、测量点选择应尽可能远离大功率电台,强磁场干扰源等 。 | | --------------------------------------------------------------------------------------------------- | 选择安装位置时需特别注意 |
| · 测量电极的轴线必须近似于水平方向； | | · 测量管道内必须完全充满液体；
· 流量计的前方少要有5xD(D为流量计内径)长度的直管段，后方少要有3xD(D为流量计内径)长度的直管段；为方便安装和拆卸，可在流量计后加装管道伸缩节。 | | · 流体的流动方向和流量计的箭头方向一致；
· 管道内要有真空会损坏流量计的内衬，需特别注意；
· 在流量计附近应无强电磁场；
· 在流量计附近应有充裕的空间，以便安装和维护；
· 若测量管道有振动，在流量计的两边应有固定的支座；
· 测量不同介质的混合液体时混合点与流量计之间的距离少要有30×D(D为流量计内径)长度；
· 为方便今后流量计的清洗和维护，应安装旁通管道，并且保证流量计前5D后3D的直管段。 | | ·如安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，用力矩扳手。 | --------------------------------------------------------------------------------------------------- | 安装要求 |
| ·应安装在水平管道较低处和垂直向上处，避免安装在管道的点和垂直向下处； | | ·应安装在管道上上升处； | | ·在开口排放管道安装，应安装在管道的较低处； | | ·若管道落差超过5m时，在传感器的下游安装排气阀； | | ·应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游； | | ·传感器不能安装在泵的进出口处，应安装在泵的出口处； | | ·在测量井内安装流量计的方式 1、入口 | 2、溢流管 | 3、入口栅 | 4、清洗孔 | 5、流量计 | 6、短管 | 7、出口 | 8、排放阀 | 9、排污阀 | | | |
| |
|
九：流量计的接线 | |
1、若采用分体式安装，连接的信号电缆采用定制的专用电缆线，电缆线越短越好；
2、励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样；
3、信号电缆和励磁电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内；
4、信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊好接头电缆进入传感器电气接口时，在端口若悬河处做成U型,这样可以防止雨水渗透到传感器中。 | | 一体式就地显示接线端
上排: T-T+ -------------- RS485通讯
FUSE -------------- 电源保险丝
下排: AL,AH ------------- 上下限报警
P+,COM ------------ 脉冲频率,COM与报警共用
I+,COM ------------ 4～20mA
L1,L2 ------------- 电源220V(特殊订货24VDC) |
| |
|
