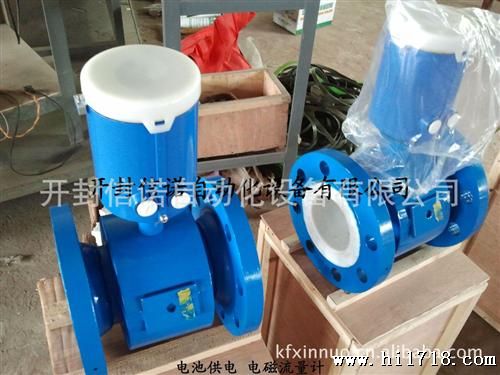

电磁流量计 开封信诺自动化价电磁流量计
价格:电议
地区:河南省 开封市
电 话:86-378-2658670
手 机:13603784556
传 真:86-378-2672072

一、产品特点、用途和适用范围

1.1特点

●不受流体密度、黏度、温度、压力和电导率变化的影响,线性测量原理能实现高测量;

●量管内无阻流件,压损小,直管段要求低;

●公称通径DN6~DN2000覆盖范围宽,衬里和电极有多种选择,能满足多种导电流体的要求;

●转换器采用可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗小;

●转换器采用16位嵌入式微处理器,全数字处理,运算速度快,抗干扰能力强,测量可靠,高,流量测量范围度可达1500:1;

●高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,易学易懂;

●具有RS485或RS232数字通讯信号输出;

●具有电导率测量功能,可以判别传感器是否空管;具有自检与自诊断功能;

●采用SMD器件和表面安装(SMT)技术,电路可靠性高;

●可用于相应的防爆场合。

1.2主要用途

MF系列电磁流量计,可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水控制、造纸、医药、食品等工农业的生产工艺过程流量测量和控制。

1.3使用环境条件

环境温度:   传感器 -25℃~+60℃          转换器 -10℃~+60℃

相对湿度:   5%~90%

1.4工作条件

流体温度:

一体型     70℃

分离型   聚四氟乙烯衬里     150℃

            氯丁橡胶衬里       80℃     高温橡胶 120℃

            聚氨酯橡胶衬里     70℃

复合衬里           230℃

流体电导率: ≥5uS/cm

二、 工作原理

2.1数学物理模型

电磁流量计的工作原理基于法拉第电磁感应定律。当一个导体在磁场内运动时,在与磁场方向、运动方向相互垂直方向的导体两端,会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

如图一,当导电流体以平均流速V(m/s)通过装有一对测量电极的一根内径为D(m)的绝缘导管内流动时,该管道处于一个均匀的磁感应强度为B(T)的磁场中,那么在一对电极上就回产生感应电动势E(V),它的方向垂直于磁场和流体的方向。

法拉第电磁感应定律为:   E=B·D·V   (V)                 (1)

流量的体积流量为:       Qv =      (m3/s)               (2)

由公式(1)和(2)可得到:Qv=        (m3/s )               (3)

因此电动势可表示为:     E =        (V)                 (4)

当B是一个常数时,对某一个固定的口径D也是一个已知数,公式(3)中 =k(一个常数),那么公式(3)可改写为   Qv= k E         ( m3/s)             (5)

从公式(5)可以看出,流量Qv与电动势E成正比。



图一 电磁流量计工作原理

2.2转换器电路结构

电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流,以达到B是一个常数;同时把传感器感应的电动势放大、转换成标准的电流信号或频率信号,便于流量的显示、控制与调节。图二所示为转换器电路结构。



图二 转换器电路结构
