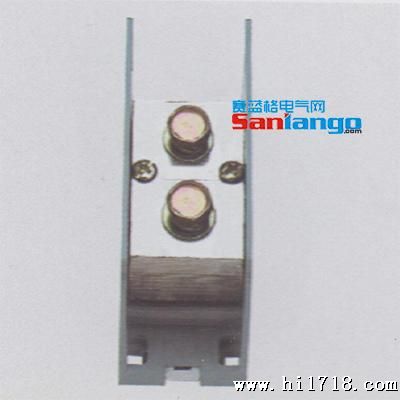

型号：FJ6/JTS2-35B/4*10

结构：一路进，四路出，分线端子

截面：进线16-35mm2，出线2.5-10mm2

外形尺寸：78（宽）*63（高）*21（厚）

一、产品概述

   FJ6/JTS2系列多用途接线端子系专为各类电控配电设备，成套装置及组合式终端电器箱中配线而设计。产品的额定绝缘电压690V，额定工作电压380V，进线端链接导线的截面为120mm2，出线端按链接回路数的多少以及接线方式的不同，可分别链接导线的截面为2.5-120mm2.该产品结构新颖独特；接线牢固可靠；使用灵活方便。可作各类电器装置中母线排、大电流端子、接零、接地端子、等电位端子之用。

二、结构特点

  FJ6/JTS2多用途端子由导电件、绝缘座和防护罩组成，体积小巧，结构可靠，其进线端即可以将导线直接接入（简式链接）、也可用OT端子（线鼻子）链接（板式链接），亦可接入宽度≤30MM的铜排，其出线端则统一为筒式链接。压线螺钉的底部为特制的球形压线时不仅不伤导线，而且对导线具有足够大的挤压力，接触更可靠。

三、安装与使用

  本系列产品提供了两种安装方式：1、直接在底板上打孔安装（仅限外形尺寸为78×63×36，安装螺钉为M5）；2、安装咋TH-35导轨（顶帽轨）上。接入导线建议使用多芯，导线插入盲孔时要确认插到底后方能往下拧螺钉，以防误接。当接入导线截面较小，且导线绝缘能塞进接线孔时，在确保导体接触可靠地前提下，允许绝缘进入接线孔。当使用时或线路进行维护需要打开防护罩时，只需在防护罩的搭钩处向内用手轻捏便可取下，亦可用螺丝刀从搭钩处插入，轻轻旋转即可取下。装防护罩时要在四个搭钩处向下施压，确保每个搭钩全部卡在孔内方可。

四、订货须知

  订货时请注明型号和数量即可

FJ6/JTS2系列端子，可定制非标各种进线盒出线平方数。
