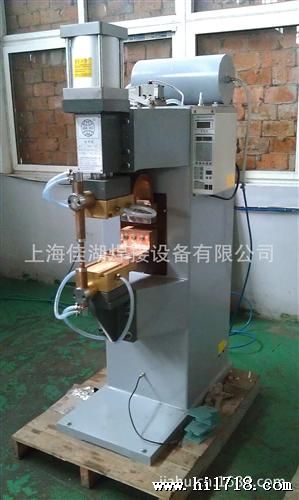

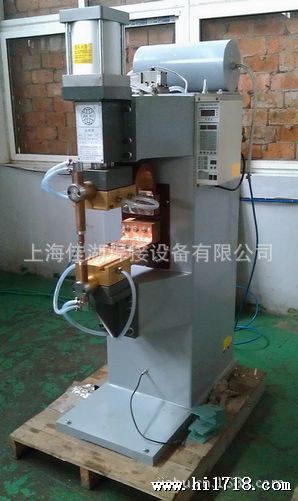

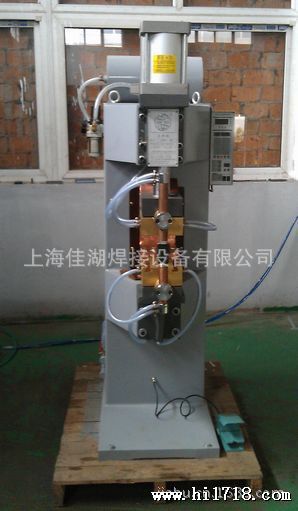

三段放电控制点焊机┃微电脑控制点焊机┃镀锌板点焊机
一、概述:

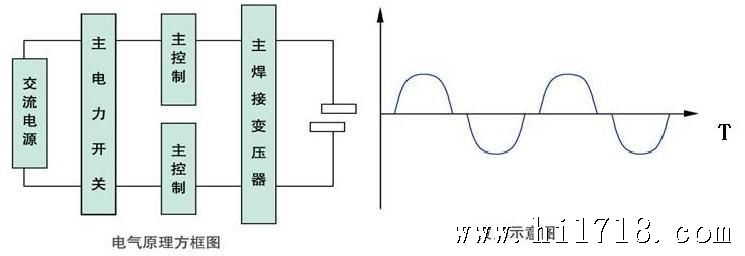

气动式交流脉冲点焊机利用普通市电,经过变压器的作用。使电压降低而电流加大。此种低电压的大电流经电极送至被焊工件的接合部位,在接合处,由于工件间的电阻因素而产生高温,使工件处于溶融狀态,在压力作用下达至两工件熔接的目的。气动式交流点焊机功率由3KVA-600KVA,可焊接厚度达10铁及不锈钢等金属。
二、特点:
该机可焊接铁及不锈纲,镀锌板等金属,适合各类型五金制品。熔接电流强而有力,的电流控制,可把控硅的导通角分成1000份等调节,以配合不同厚度产品之焊接。采用数字集成电路控制,抗干扰能力强,工作稳定可靠。控制电路内置来电电压波动补偿电路,能保证电源波动+15%范围内及时作出电流补偿,确保焊接电流稳定。
三、性能特点:点焊机焊接系统:本公司设计的交流脉冲点焊机可选用多种控制器。
WD-10AC:数字电路,拨码调节,单次放电,来电电压波动时自动焊接电流补偿,具有电流爬升功能,逐渐增加的电流可以十分有效抵制或减低火花的飞溅。
WD-D3:数字电路,拨码调节,三段放电,对特殊材料可作预热、熔接、整形或回火处理,解决了多点凸焊中因电流分流而造成虚焊、脱焊等缺陷,尤其对高碳钢、特殊夹层金属板也能焊接自如,多种焊接电流,来电电压波动时自动焊接补偿。
WD-D4:智能型微电脑控制点焊机,多段放电,对特殊材料可作预热、熔接、整形或回火处理,解决了多点凸焊中因电流分流而造成虚焊、脱焊等缺陷,尤其对高碳钢、特殊夹层金属板也能焊接自如,多种焊接电流,来电电压波动时自动焊接补偿。
CT-110B:日本米亚基微电脑控制,多段放电,对特殊材料可作预热、熔接、整形或回火处理,解决了多点凸焊中因电流分流而造成虚焊、脱焊等缺陷,尤其对高碳钢、特殊夹层金属板也能焊接自如,可记忆15种焊接规范,来电电压波动时自动焊接补偿。
控制可控硅:采用西德SEMIKRON.IXYS或美国IR可控硅控制,高,寿命长,实现了电流大小的稳定控制。
气动控制系统:采用大排量的电磁阀及空气组合,供气充足;选用快速排气的气缸,反应速度快,随动性能好。
焊接变压器:采用日本高纯度矽钢片精制焊接变压器导磁性能好,电力损耗小焊机出力比同行同质数机高15%,可焊接厚度8+8mm低碳钢及不锈钢等金属材料。
四、主要参数:
型号
| 电压 | 功率 | 输出电流 | 加压压力 | 行程 | 闭合尺寸 | 冷却水 | 焊接能力 |
Volt/phase | KVA | A | Kg | mm | mm | Lit./Min | mm×piece | |
WL-SP-25K | 380V/1 | 25 | 12000 | 300 | 80 | 65-115 | 8 | 1.5×2 |
WL-SP-35K | 35 | 16000 | 350 | 80 | 145-225 | 8 | 2.0×2 | |
WL-SP-50K | 50 | 19500 | 500 | 80 | 145-225 | 8 | 2.5×2 | |
WL-SP-75K | 75 | 24000 | 1000 | 100 | 145-225 | 8 | 4.0x2 | |
WL-SP-100K | 100 | 34000 | 1000 | 100 | 130-230 | 8 | 5.0x2 | |
WL-SP-150K | 150 | 40000 | 1000 | 100 | 130-230 | 8 | 6.0x2 | |
WL-SP-200K | 200 | 50000 | 1500 | 100 | 130-230 | 8 | 6.5x2 | |
WL-P-75K | 75 | 24000 | 1000 | 100 | 130-230 | 8 | 4.0x2 | |
WL-P-100K | 100 | 34000 | 1000 | 100 | 130-230 | 8 | 5.0x2 | |
WL-P-150K | 150 | 40000 | 1000 | 100 | 130-230 | 8 | 6.0x2 | |
WL-P-300K | 300 | 75000 | 2000 | 100 | 130-230 | 8 | 8.0x2 |
