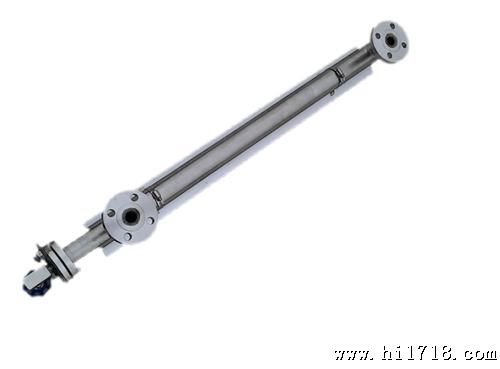

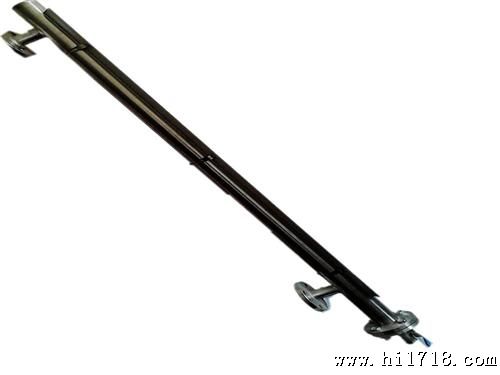

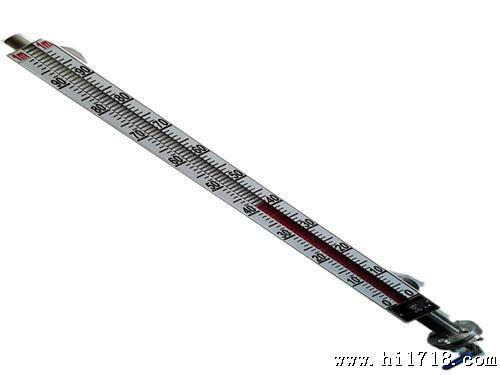

uhz-518磁性液位计
价格:电议
地区:上海
电 话:86 021 56082915
传 真:86 021 56086731





板1IMG_20130505_135227_conew2

板顶IMG_20130505_135554_conew2

板底IMG_20130505_135546_conew4

液位计 磁翻柱液位计 uhz-518磁性液位计 UHZ-518
磁翻柱液位计

一、产品介绍:

  UHZ系列磁翻板液位计、磁浮子液位计、翻柱液位计,选用优质不锈钢材料制造,适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。全过程测量高密封、防泄漏、无盲区,显示醒目,读数直观,且测量范围大。现配限位开关,可实现液位的上、下限报警和控制。选配液位变送器,可将液位信号转换成4-20mA/DC标准信号,实现远距离检测、指示、记录与控制。本系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑等行业生产过程中,各种塔、罐、槽和锅炉设备的液位测量与控制。本系列产品符合化工部HG/T21584-95磁性液位计行业标准。

二、结构原理:

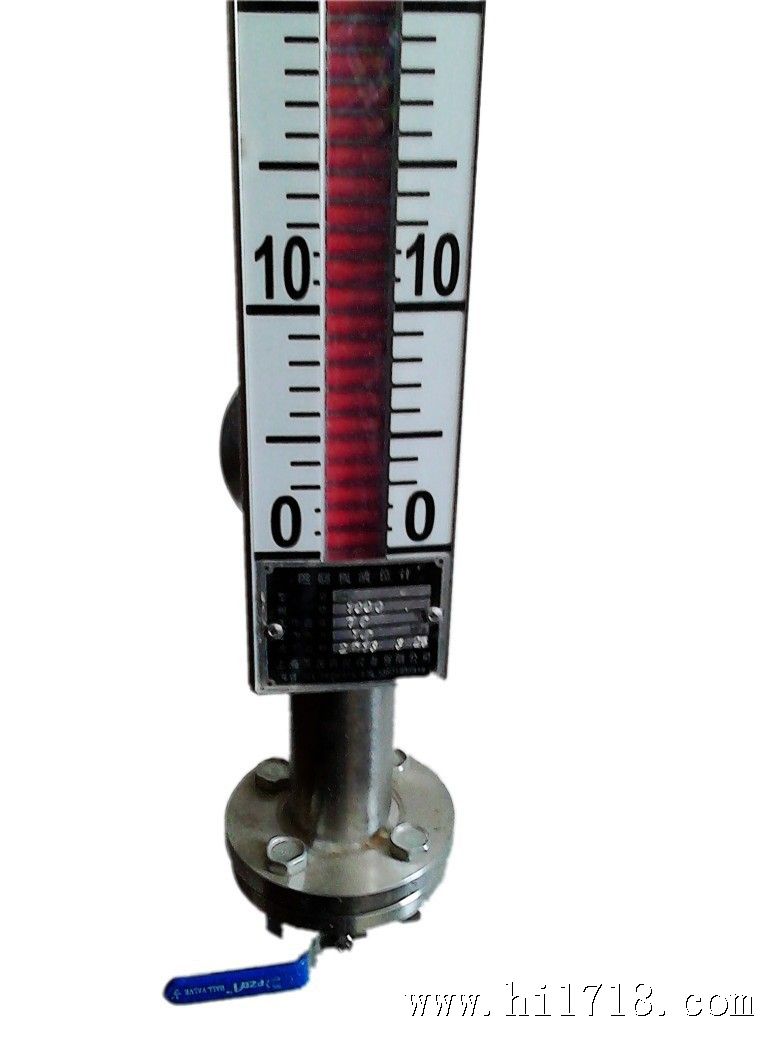

  磁翻板液位计、磁浮子液位计、磁翻柱根据浮力原理和磁性耦合作用原理工作。当被侧容器中的液全升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。加装限位开关实现液位报警与控制,加装变送器实现标准信号输出供显示与控制。

三、安装示意图:

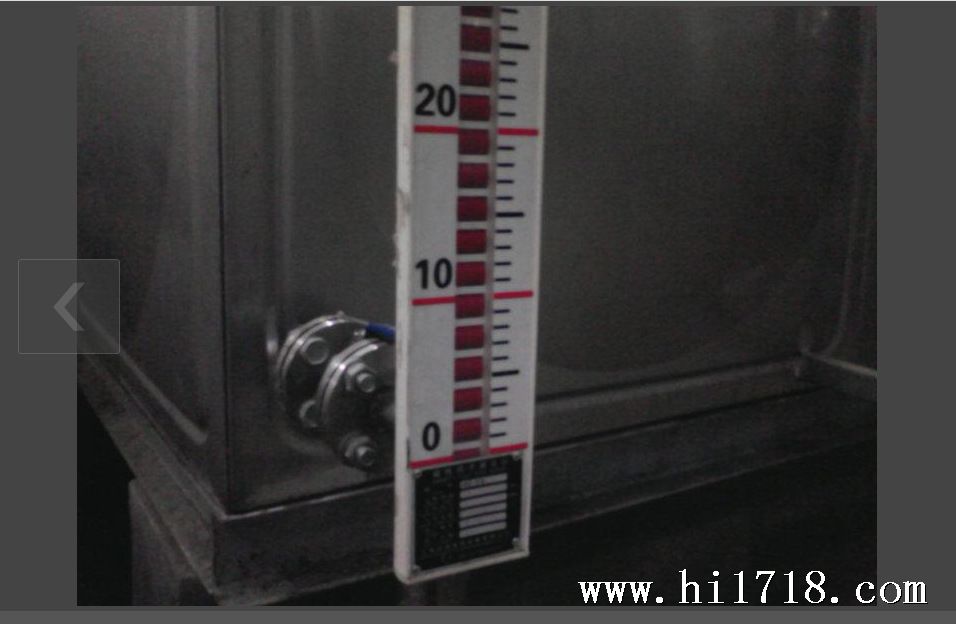

 磁翻板现场安装图QQ截图20130524053015

四、技术参数:

测量范围:0-150-6000mm(大于6000mm可协商订货),度:±10mm

介质密度:0.4-20g/cm3,介质密度差:≥0.15g/cm3

工作压力:-0.1-42MPa

工作温度:-160-450℃

连接法兰:法兰通径为DN20-DN150,法兰标准采用化工部HG20592-97法兰标准,其它法兰标准请用户在订货时注明。

环境振动:频率≤25HZ,振幅≤0.5mm。

法兰材质:304、316L

跟随速度:≤0.08m/s

介质粘度:≤0.04Pa

主导管材质:1Cr18Ni9Ti、304、316L、PP、PTEE,304不锈钢内衬F4。

主导管直径:¢48、¢57、¢62mm。

磁翻柱材质:≤80℃:ABS塑料,≥80℃:陶瓷或金属。

显示器材质:≤80℃:ABS塑料,≥80℃:铝合金。

安装方式:垂直安装。

排污阀:球阀,针型阀。

五、产品特点:

  UHZ系列磁浮子翻柱液位计的零部件采用1Cr8NitTi、316L、304不锈钢内衬PTEE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有的可靠性和抗腐蚀性能。其特点十分显著:

设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用;

测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的;

工作压力范围宽,耐压从真空到42MPa;

工作温度范围宽,适用于从-160-450℃;

广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量;

各型号均可选丁忧磁性报警开关,实现高低液位自动控制或报警;

各型号均可选配4-20mADC液位变送器,实现远距离集中测量与控制。

六、产品适用对象:

  UHZ系列磁浮子翻柱液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供您选择,以适应不同场合、环境的要求。

七、附加功能选择项:

  磁性限位开关:

常开型:高于报警点合并

常闭型:高于报警点断开

开关容量:250VAC1A(阻性)250VAC0.3A(感性)

开关寿命:100000次

  液位变送器:

输出电流:4-20mADC

分辨率:±1-±10mm

负载电阻:500Ω(24VDC供电时)

传送距离:>3000m

工作电源:16-30VDC

  智能液位变送器:

输出电流:4-20ADC

分辨率:0.2mm

负载电阻:500Ω(24VDC供电时)

传送距离:>3000m

工作电源:16-30VDC

  夹套形式:

  蒸汽夹套和水循环夹套,是在液位计主导管处增加一层筒体,供蒸汽,循环水或导热油流通。

  真空夹套,是在液位计主导管外增加一层真空筒体,以使被测量介质与外界隔热。

  双层夹套,一般是指在蒸汽伴热夹大套外再做一层真空夹套。

  电伴热系统,是在液位计主导管外缠绕电伴热带,从而给介质加热。
