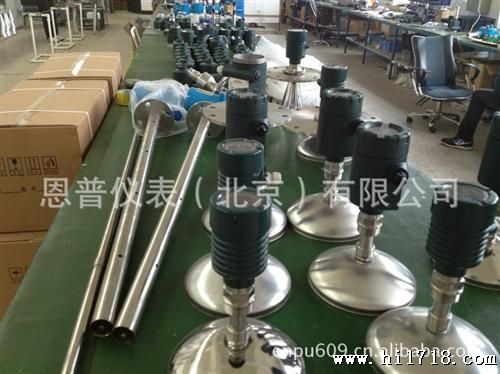

EPLD系列传感器是先进的雷达式物位测量仪表，测量距离35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，   输出4…20mA模拟信号。

测量原理

高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和的测量。
    即使工况比较复杂的情况下，存在虚假回波，用新的微处理技术和调试软件也可以准确的识别出物位的回波。

产品应用

采用先进的非接触式测量

采用极其稳定的材料制造

测量液体、固体介质的物位

可以测量所有介电常数＞1.8的介质

测量范围0…20m(可以扩展到35米)

采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输

4…20mA输出或数字型信号输出

分辨率1mm

不受噪音、蒸汽、粉尘、真空等工况影响

不受介质密度、粘稠度和温度的变化的影响

过程压力可达40bar

过程温度可达250℃

注意事项

测量范围从波束触及罐底的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。

若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量，建议将零点定在低高度为C 的位置。

理论上测量达到天线的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的至少100mm。

对于过溢保护，可定义一段安全距离附加在盲区上。

小测量范围与天线有关。

随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。

当测量范围超出时，仪表输出为22mA电流。

基本参数

工作频率：6.8GHz

波 束 角：24°EPLD,  EPLD82

          20°EPLD  带DN150法兰

          16°EPLD  带DN200法兰

          14°EPLD  带DN250法兰

测量范围：0…35m

重复性：±2mm

分辨率：1mm

采样：回波采样55次/s

响应速度：>0.2s(根据具体使用情况而定)

电流信号：4…20mA

：<0.1%

天线材质：EPLD51：PP或PTFE

EPLD52：PTFE

EPLD53：不锈钢

通讯接口：HART通讯协议

过程连接：EPLD51 (PP，PTFE棒式天线) ：G1¹/₂A或1¹/₂EPT

          EPLD52(PTFE棒式天线) ：翻边法兰DN50、DN80、DN100、DN150、DN200、DN250

          EPLD53(喇叭口形式天线)：法兰DN50、DN80、DN100、DN150、DN200、DN250

电源： 24V DC(+/-10%)

波纹电压：1Vpp

耗电量：max22.5mA

环境条件：温度：－40℃…＋70℃

容器压力（表压）－1…40bar

防爆：Exia  II C T6

外壳保护等级：：IP67

两线制接线：供电和信号输出共用一根两芯导线

电缆入口：2个M20*1.5或2个¹/₂EPT（电缆直径5…9mm）

选型表
