产品品牌：

武高电测

产品型号：

WDCT-A

主要检测功能：
●CT伏安特性（自动计算拐点值）
●CT变比
●CT极性
●CT10%误差曲线
●CT二次回路
●CT二次交流耐压
●CT自动退磁

主要技术参数：
电机容源：AC220V
伏安输出：1000V/15A(单机）
变比输出：600A/5V(单机）
检测：≤0.5%
检测范围：CT变比25000A/5A或5000A/1A
体机容积：380X260X260（mm)
重机容量：23（Kg)

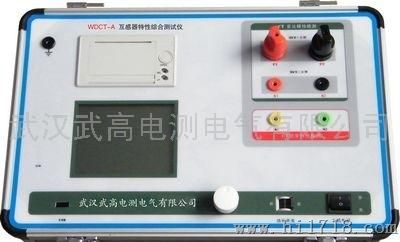

WDCT-A 互感器特性综合测试仪，是一种专门为测试电流互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

主要特点

一、安全可靠：

国内MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。

二、符合国家检修规程：

设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

三、输出容量大：

单机220V输入时电压输出0-1000V，单机电流输出0-600A，非常适合现场检修使用。

四、功能齐全：

可检测CT的伏安特性、变比、极性、5%和10%误差曲线、CT通流和CT退磁等项目，轻松实现一机多用。

五、接线方式简单：

采用单电源输入端口；仅有6个测试端口就可完成CT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；

六、快速打印：

采用热敏打印机，自动筛选打印典型使用数据，非常适合进行现场数据对比。

七、大容量FLASH存储：可保存1000组试验数据，掉电后可保存10年。

八、USB接口：方便连接新式笔记本电脑。

九、体积小，重量轻：方便现场使用。
