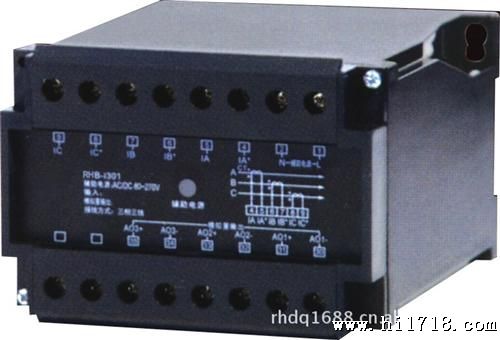

导轨式 功率因数变送器RH-PF
价格:电议
地区:浙江 乐清市
电 话:86 0577 61759270
传 真:86 0577 61759560

电量变送器

RH系列电力变送器是一种将电网的电流、电压、频率、功率、功率因数等电参量,经隔离变送成线性的直流模似信号或数字信号装置。产品GB/T13850-1998IEC-688标准。



通用技术条件

技术参数



指标

等级



0.50.2

输入

标称值

电流ACDC1A5A;电压ACDC100300V500V

过载

持续1.2倍,瞬时电流10/5秒;瞬时电压2倍、30

吸收功率

0.3VA(电流输入);电压输入0.3VA(100时)                   0.6VA(300V时),1VA(500V时)

频率

500±Hz60±5Hz

输出

标称值

4-20mA0-20mA4-12-20mA0-5V,0-10V

负载电阻

电流输出时600Ω,电压输出时1000Ω

波纹含量

0.5%峰值

相应时间



400峰值ms

电源

电压

AC110/220V±15%ACDC 85270V

功耗

交流电流,电压类3VA,功率类4VA

绝缘电阻



100Ω

耐压强度



输入/输出/电源之间2.0kV/1min,50Hz

温度系数



100ppm/



温度

工作:-25+55℃ 存贮:-25+70



温度

90%RH,不结露,无腐蚀性气体场所

环境

海拔

2000m

安装方式



Ts35导体,或用螺钉固定柜体上



电量变送器





型号

测量功能

备注

RH-AI

单相交流电流



RH-DI

单相直流电流



RH-AV

单相交流电压



RH-DV

单相直流电压



RH-3I

三相交流电流



RH-3V

三相交流电压



RH-P

单相有功功率



RH-3P

三相有功功率



RH-Q

单相无功功率



RH-3Q

三相无功功率



RH-PF

功率因数



备注:RS485通讯:另加50
