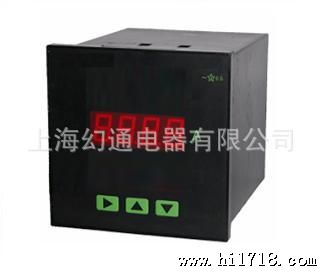

HT-PAA5A-801 上下限智能数显电流电压表
价格：电议
地区：上海 宝山区
电 话：86-021-56041298
手 机：13524411981
传 真：86-021-56041298
-
图文详情
-
产品属性
-
相关推荐
- TE系列电流电压表TE-96PIAA5A TE-PAA-485-T TE-96PIAV500V TE-PDV TE-9S9A TE-CD194-DA SE16-AV TE-AA TE-PAA5A TE-96PIAV5A TE-CD194-DV TE-PSE964V TE-PDA SE49-AA TE-AA1U TE-PAA-B TE-AV TE-DV TE-SE963V TE-DA-B SE49-AV TE-AA49 TE-PAA-S TE-AV450V-S TE-DV75mV TE-SE964V TE-195I-9X1 SE49-DA TE-AA500mA-1 TE-PAA-T TE-AV600-1 TE-194U-9X1 TE-SE994V TE-I9X1 SE49-DV TE-AA5-S TE-IAA5 TE-PAV TE-195U-9X1 TE-SE96VIF TE-AA-96S TE-PSE963A TE-IAV TE-9S4 TE-AA-B TE-PSE964A TE-48-10V TE-AA-TS TE-SE961A TE-SE964A TE-SE963A TE-SEPAA一、功能综述HT-PAA/PDV/PDA/PAV型单相交流电流智能报警表是在消化国外进口同类产品的技术基础上，根据我国对电力设备的运行和计算机智能化要求而设计的，可通过面板按键整定CT参数，直观显示系统电流，带有二路继电器输出接点，一路用于上限报警，一路用于下限报警，通过面板设定上限报警值和下限报警值，对潜在的故障提前预警，保护用电设备的安全，能直接取代传统的模拟指针表，是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。二、主要技术指标1、信号输入标称输入：AC 5A允许过量程：瞬时：2倍/2秒;持续：1. 2倍2、输入范围：0～6A 3、显示范围：0.000A～9999A 4、：0.2％5、报警输出：继电器分断容量：5A/250V 6、继电器输出：6.1.1、上限报警输出条件：（1）报警上限整定值有效（2）当测量值≥上限报警设定值时，报警继电器动作输出；（3）退出条件：测量值≤上限报警设定值－回滞值（回滞值＝标称值×CT倍率×回差整定值，无特殊说明书，标称值为5A，比如线路所用互感器参数为200A/5A，CT倍率设定项为40，回差整定值retn项为1.0%，则回滞值＝200A×1.0%＝2A）6.1.2、下限报警输出条件：（1）报警下限整定值有效（2）当测量值≤下限报警设定值时，报警继电器动作输出；（3）退出条件：测量值≥下限报警设定值＋回滞值（回滞值＝标称值×CT倍率×回差整定值，无特殊说明书，标称值为5A，比如线路所用互感器参数为200A/5A，CT倍率设定项为40，回差整定值retn项为1.0%，则回滞值＝200A×1.0%＝2A）详见报警附件：报警时序图7、绝缘强度：IEC 60255-5 2kVrms-1min 8、环境承受能力：工作IEC 60068-1和20℃～+55℃储存IEC 60068-1和2 -25℃～+70℃湿热IEC 60068-1-393%RH 40℃9、使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m 10、工作电源及功耗：AC ( 85～265)V或DC ( 100～275)V 8VA三、显示与按键操作说明四位有效数值显示，量程自动切换。当有上限报警输出时，数码管交替显示HALr和当前电流值。当有下限报警输出时，数码管交替显示LALr和当前电流值。按住键持续2秒，本仪表自动进入设定状态，每按一下，自动进入下一项参数整定，若退出设定，按住键持续2秒即可；在设定状态，每按一下键，整定值循环增加，按住不放，整定值快速循环增加，每按一下键，整定值循环减小，按住不放，整定值快速循环减小
