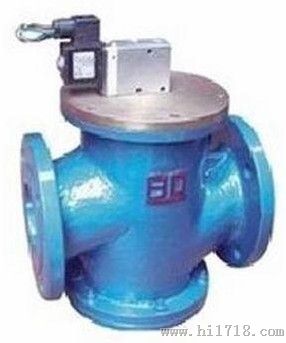

ZCG高温电磁阀
价格：电议
地区：浙江省 温州市
-
图文详情
-
产品属性
-
相关推荐
一、ZCG高温电磁阀简介：
锦能牌电磁阀系电力操纵的常闭型先导式高温电磁阀，适用于蒸汽管路中的自控制系统中。：密封材料采用材料，线圈部分采用电工材料，外围增设散热机构；耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，腐性能好；损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损。
二、ZCG高温电磁阀技术参数：
| 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 |
| 公称压力（Mpa） | 1.6 | |||||
| 工作压差（Mpa） | 0.04~1.6 | |||||
| 工作介质 | 蒸汽、油（高温气体、液体） | |||||
| 介质温度（℃） | -40~350 | |||||
| 环境温度（℃） | -40~60 | |||||
| 环境温度（℃） | 95±3% | |||||
| 额定电压（V） | Ac220 | |||||
| 功率（VA） | 45 | |||||
| 缘等级 | H级 | |||||
| 工作频率 | 连续 | |||||
| 额定流量系数（KV） | 5.4 | 9 | 15 | 18 | 28 | 40 |
| 泄露量（ml/min） | 1.5 | 3.0 | 30 | 45 | 60 | |
三、ZCG高温电磁阀技术参数：
DN | L | H | D | D1 | D2 | b | f | n_d |
10 | 115 | 148 | 90 | 60 | 41 | 14 | 2 | 4-￠14 |
15 | 115 | 148 | 95 | 65 | 46 | 14 | 2 | 4-￠14 |
20 | 115 | 148 | 105 | 75 | 56 | 16 | 2 | 4-￠14 |
25 | 125 | 148 | 115 | 85 | 65 | 16 | 3 | 4-￠14 |
32 | 150 | 182 | 140 | 100 | 76 | 18 | 3 | 4-￠18 |
40 | 160 | 182 | 150 | 110 | 84 | 18 | 3 | 4-￠18 |
50 | 190 | 192 | 160 | 125 | 99 | 20 | 3 | 4-￠18 |
四、ZCG高温电磁阀结构原理：
锦能牌高温电磁阀系管道连通型，先导式电磁阀，全阀由引导主阀启闭的电磁先导阀与控制介质通断的主阀两大部分组成，导阀与主阀腔间有孔道相连通；当电磁先导阀通电后，先导阀动作，形成主阀内主管腔间压差变化，并利用该压差使主阀开启，介质流通（此时主腔压力大背腔压力）当电磁先导阀断电后，先导阀关闭，在主弹簧力作用下，主阀塞复位（此时背腔压力大于主腔压力），大阀关闭，介质流通。
五、ZCG高温电磁阀安装须知:
1、在安装电磁阀前：请阅读本说明书，并核对电磁阀型号和规格，冲洗管道。
2、电磁阀安装方向：介质流通方向应与阀体上箭头方向一致；电磁线圈部分应竖直向上。
3、不要将本阀安装于管道低凹处，以免因蒸汽凝结水，杂质等沉积在阀内而妨碍动作。
4、本阀不可在危险场合使用。
5、电磁阀安装处应留有空间，以便散热及日常保养与定期保养。
订货须知：
一、①ZCG高温电磁阀作用产品名称与型号②ZCG高温电磁阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZCG高温电磁阀作用型号，请按ZCG高温电磁阀作用直接向我司销售部订购。
三、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门为您审核把关。
