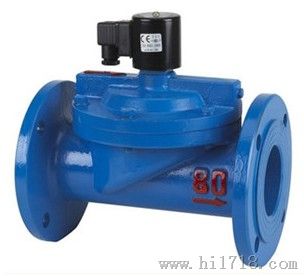

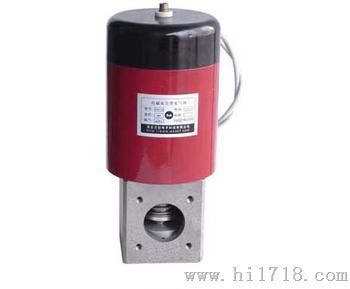

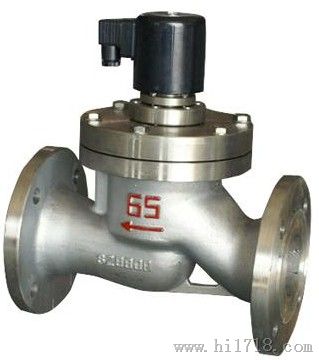

ZCA真空电磁阀
价格：电议
地区：浙江省 温州市
-
图文详情
-
产品属性
-
相关推荐
一、ZCA真空电磁阀技术参数：
| 工作介质 | 空气等非腐蚀性气体 | |||||
| 介质温度 ℃ | ≤60 | |||||
| 工作压力 MPa | 1.0 | |||||
| 工作压差 MPa | -0.1～0 | |||||
| 电源电压 | AC220V DC24V 其余规格可作订货 | |||||
| 使用寿命 | /T7352-94规定 | |||||
| 额定流量系数 KV | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 |
| 泄漏量 ml/min | 按/T7352-94.F规定 | |||||
| 公称通径 mm | 15 | 20 | 25 | 32 | 40 | 50 |
| 功 耗（VA） | 50 | 90 | ||||
二、ZCA真空电磁阀安装尺寸：
| 公称通径 DN | 内螺纹连接 | 法兰连接 | |||||||||
| 内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | ||||||||
| G | H | L | H | L | D | D1 | D2 | n-d | b | f | |
| 15 | 1/2″ | 148 | 92 | 176 | 130 | 95 | 65 | 46 | 4-φ14 | 14 | 2 |
| 20 | 3/4″ | 148 | 92 | 181 | 150 | 105 | 75 | 56 | 4-φ14 | 16 | 2 |
| 25 | 1″ | 148 | 110 | 210 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 |
| 32 | 11/4″ | 182 | 120 | 221 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 |
| 40 | 11/2″ | 182 | 140 | 230 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 |
| 50 | 2″ | 192 | 162 | 252 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3 |
三、ZCA真空电磁阀安装说明：
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并系统正常运行，安装旁路装置。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。
5、安装电磁阀前，管道须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而碍动作。
7、不能在危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道。
订货须知：
一、①ZCA真空电磁阀作用产品名称与型号②ZCA真空电磁阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZCA真空电磁阀作用型号，请按ZCA真空电磁阀作用直接向我司销售部订购。
三、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门为您审核把关。
