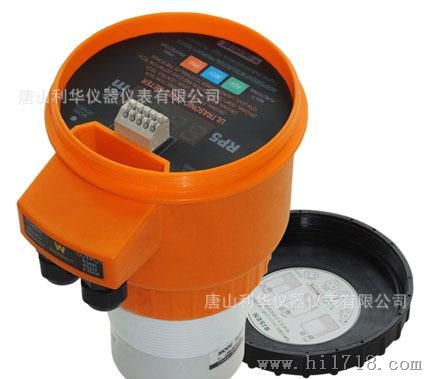

超声波液（物）位计 一、工作原理： 超声传感器在微处理器的控制下，发射和接收超声波，并由超声波在空中的传播时间T来计算超声传感器与被测物之间的距离S，由于声波在空中传播的速度C是一定的，则根据：S = C T/ 2可计算出S，又因为超声传感器与容器的底部的距离H是一定的，则被测物的物（液）位h = H–S。 超声物位原理图 二、产品特点 ■主要功能特点： •可在不同环境中进行距离准确度在线标定，量程起止点、输出模拟量类型方式，液面窗口锁定值均可键盘设定。 •全封密式防护，防护等级可达IP68，可适合高低温环境。 •具有宽范围的温度补偿和的ERD干扰智能识别系统，使测量稳定高。 •具有增值/差值测量模式选择，既可增值模式测距离也可应用差值模式测物位。 •夜间时，分体式可打开LCD显示的背光灯，便于观看调试。 •可直接测罐内液体重量，物位值（重量值）可现场LED或LCD显示并远传数据。 •显示信息十分丰富，从物位、重量、温度、输出电流/电压、限值开关、物位地址等均可全部显示，安装及维护极为方便。 •具有满量程溢出提示，及满量程起点和终点任意数字化平移的功能，方便用户和经销商。 •具有“回声智能识别”功能和“中斜率”数字滤波功能，适用不同工况的声磁干扰。 SONUW02（RPLH） 一体式超声波液位计 ■ 主要技术指标：（特殊要求，量身定制） 产品型号 SONUW02（防腐型可选） 量程 5m，7m，10m，12m，15m（量程根据工况选购） 检测盲区 ≤300～800mm 检测 0.25~0.5%F.S 输出信号 4~20mA三线制（默认）；其它输出方式均可定制 显示方式 LCD；LED（二线制仅LCD显示，其它任选一种） 工作温度 -20~50℃（默认，可定制更宽温度范围） 工作电源 DC24V/300mA（默认，可定制AC220V/50hz，直流宽电压供电） 防护级别 IP65（默认，可定制IP66，IP67，IP68） 防爆等级 本安防爆，ExiaⅡ AT3 （定制） 安装方式 螺纹安装M68×2.0，或螺圈夹紧式安装 应用环境 常压，非防爆，腐蚀环境 外形尺寸 如图示（单位：mm） 接线定义： SONUW03 分体式声波物位仪 ■ 主要技术指标：（特殊要求可定制） 产品型号 SONUW03(RFLH)（防腐型可选） 量程 　20m，30m，40m，50m（量程根据工况选购） 检测盲区 　≤800~1200mm（根据量程及传感器不同） 检测 0.25~0.5%F.S 输出信号 　4~20mA，RS485（默认、可选其它输出方式） 显示方式 多信息LCD液晶+背光显示 工作温度 　0~+50℃（默认，可定制更宽范围） 工作电源 　AC220V/50hz（默认）；DC24V/300mA（可选项） 出线方式 　传感器引线10m，仪表标准接线端子 防护级别 　传感器IP65（默认，可定制更高等级） 外形尺寸 　如图示（单位：mm） 　　　　 　　 仪表　　　　　　　　　　　 　 传感器根据量程外形尺寸不同 接线定义： 说明：根据输出信号或定制功能不同，接线定义不同。
