许继导轨表 DTSU566复费率预付费电能表

许继仪表DTSU566 型三相电子式电能表是基于常规计量产品，结合市场产品发展趋势而开发的一款新型 的智能导轨表，主要功能包括计量、通讯、预付费、继电器控制、防窃电等功能，适用于供电部门、 工厂、企业、商业、农业的动力、照明设备的单相宽电压，大电流范围的高精度电能计量，计量数 据采用液晶显示，抄表读数直观,本仪表可支持RS485，4G，NB-IOT通讯方式，便于远程费控及抄 表维护，是可靠的智能计量工具。

许继导轨表 DTSU566复费率预付费电能表

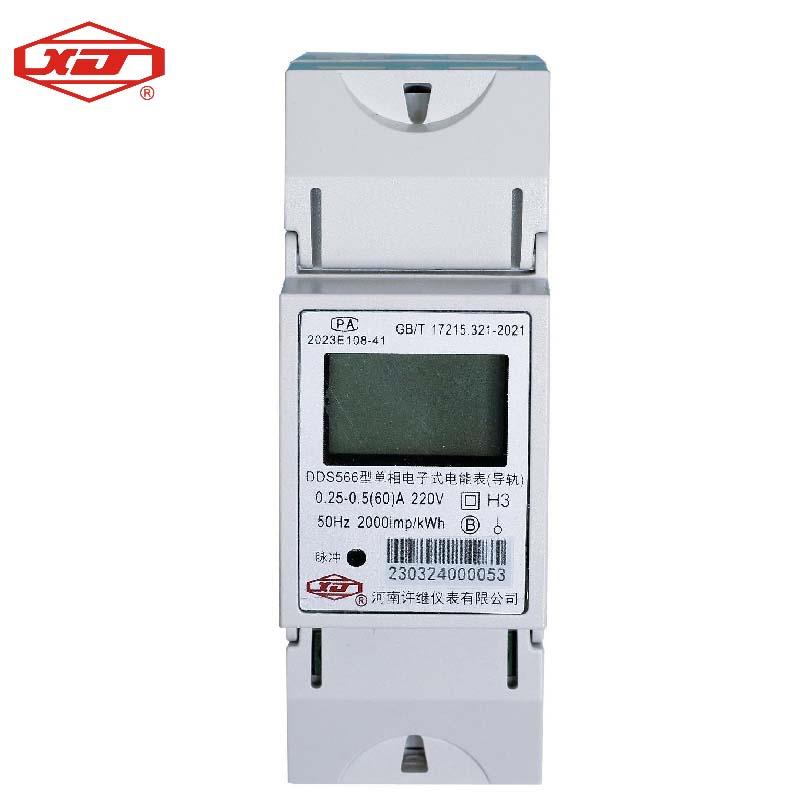

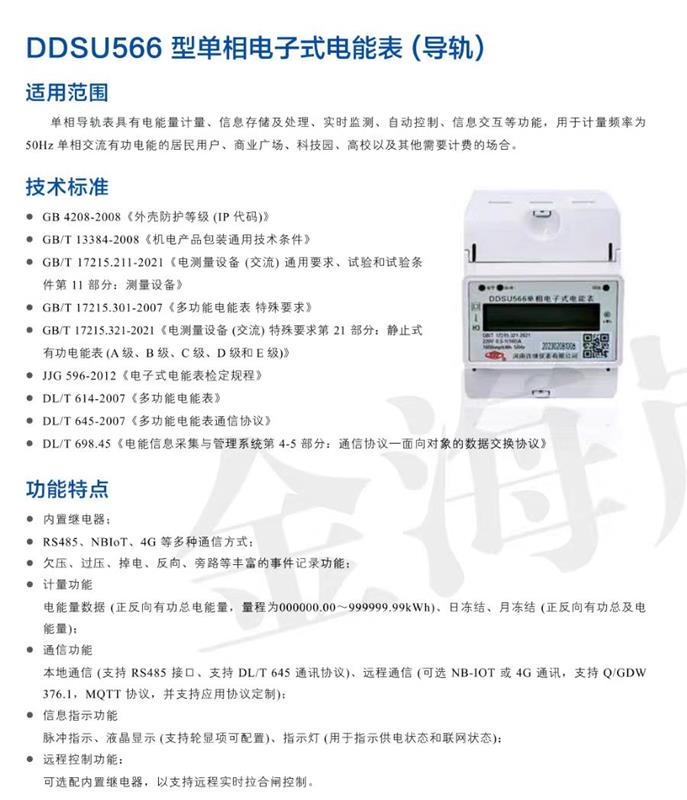

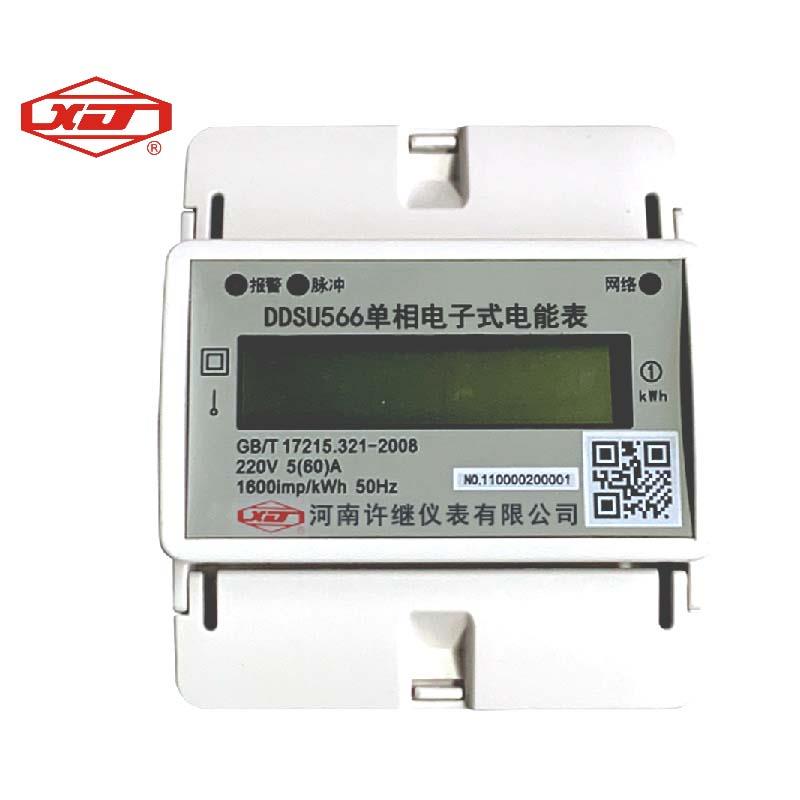

许继DDSU566单相导轨表产品特色：

?  标准2P结构，体积小，重量轻；

?  准确计量有功电能量及多种瞬时电参量，最电流可达60A；

?  液晶显示，支持三位小数点，读数直观清晰；

?  卡扣式设计，DIN35mm导轨式安装，接线安装更便捷。

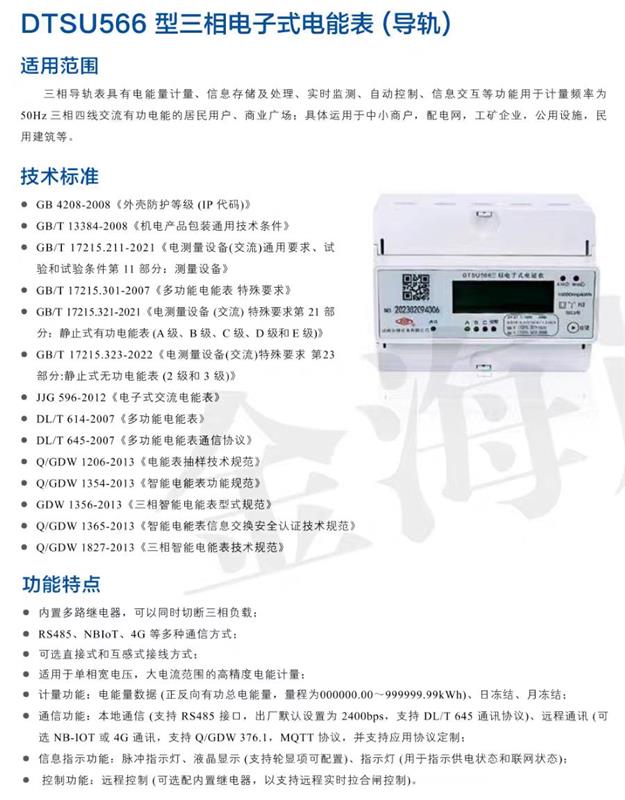

三相导轨式多功能电能表的主要技术特点：

 ? 内置多路继电器，可以同时切断三相负载;

 ? RS485、NBIoT、4G等多种通信方式;

 ? 可选直接式和互感式接线方式

仪表主要功能

2.1 计量功能

2.1.1 电能量数据

 ? 组合有功总及分费率电能量，量程为000000.00～999999.99kWh

 ? 正向有功总及分费率电能量，量程为000000.00～999999.99kWh

? 反向有功总及分费率电能量，量程为000000.00～999999.99kWh

 ? 组合无功I总及分费率电能量，量程为000000.00～999999.99kWh

 ? 组合无功II总及分费率电能量，量程为000000.00～999999.99kWh

许继导轨表 DTSU566复费率预付费电能表

2.1.2 需量数据

 ? 正向有功需量及发生时间

 ? 反向有功需量及发生时间

2.1.3 费率参数(带电池)

? 支持一张12时区的时区表

 ? 支持三张14时段的时段表

 2.1.4 整点冻结

? 容量：最多能纪录72小时整点冻结数据

? 冻结时间：默认为每小时00分

? 冻结内容：正反向有功总电能量 2.1.5 日冻结

 ? 容量：最多能纪录62天日冻结数据

? 冻结时间：默认为每天00点00分

 ? 冻结内容：正反向有功总及分费率电能量、变量数据 2.1.6 月冻结 ? 月结算容量：最多能纪录12个结算周期的数据

? 结算时间：结算时间可设，格式为XX日XX点，默认为每月1日00点 4 使用说明书

? 结算内容：组合有功总及分费率电能量、正反向有功总及分费率电能量、组合无功I总及 分费率电能量、组合无功II总及分费率电能量、正反向有功需量及发生时间 2.2 通信功能 2.2.1 本地通信

? 支持RS485接口,出厂默认设置为2400bps

? 默认支持DL/T645通讯协议 2.2.2 远程通信

? 远程可选NB-IOT或4G通讯

? NB-IOT支持接入国内各大运营商设备管理系统 ? 支持QGDW376.1,MQTT协议,并支持应用协议定制
