产品型号

XT-DS-LW-F1-04

(XT为产品系列，DS为单独关断，DC为无单独关断，L为就地控制，W为远程控制，LW为就地和远程控制，F1为NV-107FR,F2为NV-110FR,F3为NV-17B2PA,F4为NV-17B4PA,04为4位电磁阀，06为六位电磁阀，08为八位电磁阀，10位10位电磁阀。

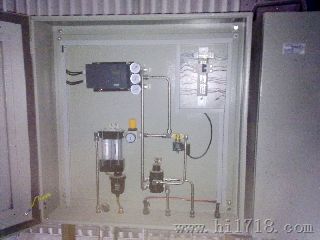

系统工作原理及组成部份 根据现场现有的信号电源及气源通过电磁阀箱接线端子接入与电磁阀接线连接控制阀体开关。气源入口接入原先现场压缩空气仪表用气经过两级三段式过滤器通过分段分级过滤处理保证气源质量和电磁阀使用寿命过滤器出口与电磁阀汇流板连接电磁阀固定在汇流板上汇流板上设有电磁阀进气通道和排气通道。
