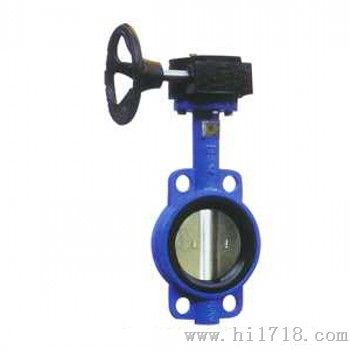

D71X/J手动对夹式衬胶蝶阀产品概述我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。D71X/J手动对夹式衬胶蝶阀特点1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。4、蝶板采用框架结构，强度高，过流面积大，流阻小。5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。7、本阀结构独特，操作灵活，省力，方便。三、手动对夹式衬胶蝶阀主要结束参数

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

四、手动对夹式衬胶蝶阀主要零部件材料

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	耐油橡胶
填料	柔性石墨

五、手动对夹式衬胶蝶阀执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

六、D71X-6/10/16手动对夹式衬胶蝶阀主要外形连接尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　 　单位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26
