LWGY智能液体涡轮流量计

一、用途：

       LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有涡轮流量计具有高、重复性好、寿命长操作简单等特点。可广泛用于石油、化工、造纸等行业测量液体的体积瞬时流量和体积总量

二、特点：

1. 压力损失小，叶轮具有防腐功能。
2. 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
3. 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越，具有非线性补偿功能的智能显示器。修正公式优于±0.02%。

三、主要技术参数：

1. 流量计规格：LWGY
2. 度：0.5级，1.0级。
3. 使用条件：

         （1）环境温度：-20℃-50℃。

          （2）相对湿度：5%-95%。

          （3）被测介质温度：-20℃-120℃。

          （4）大气压力：86Kpa-106Kpa。

  4   信号传输距离：传感器至显示器的距离可达1000m。

四、电气特性:

    1  显示方式：LWGY  远传显示：脉冲输出（配显示仪表）

    2  输出功能：LWGY  脉冲输出，p-p值由供电电源确定。

    3  供电电源：LWGY   DC5-24V。

   五、 仪表结构及安装方式：

1. 仪表安装采用法兰连接、螺纹连接及夹装式。
2. 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20DN，下游直管段应≥5DN。
3. 传感器应远离外界磁场，如不能避免，应采取必要的措施。
4. 为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道。
5. 传感器露天安装时，请做好放大器插头的防水处理。
6. 传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。

                                                  流量范围选型表

DN4—DN40口径的传感器为螺纹连接，工作压力为6.3Mpa;

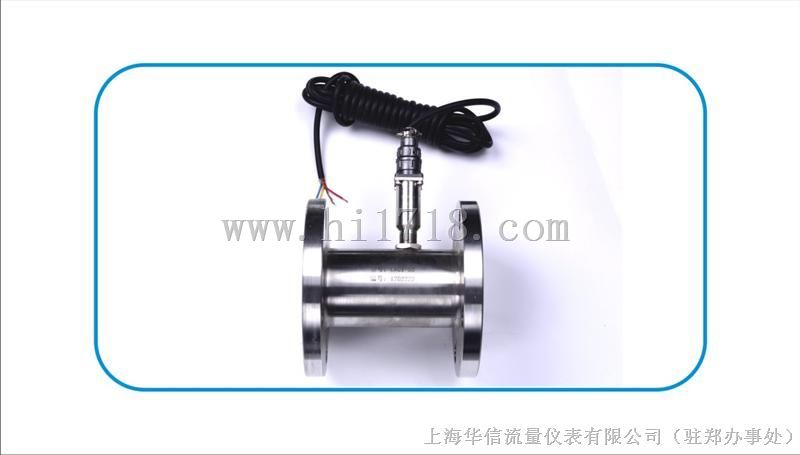

DN50—DN200口径的传感器为法兰连接,工作压力为2.5Mpa;

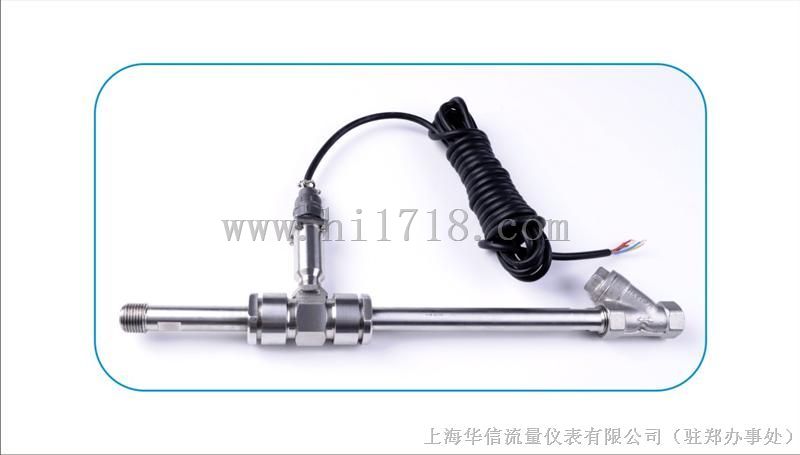

DN4—DN10口径的传感器带有前后直管段、过滤器。
