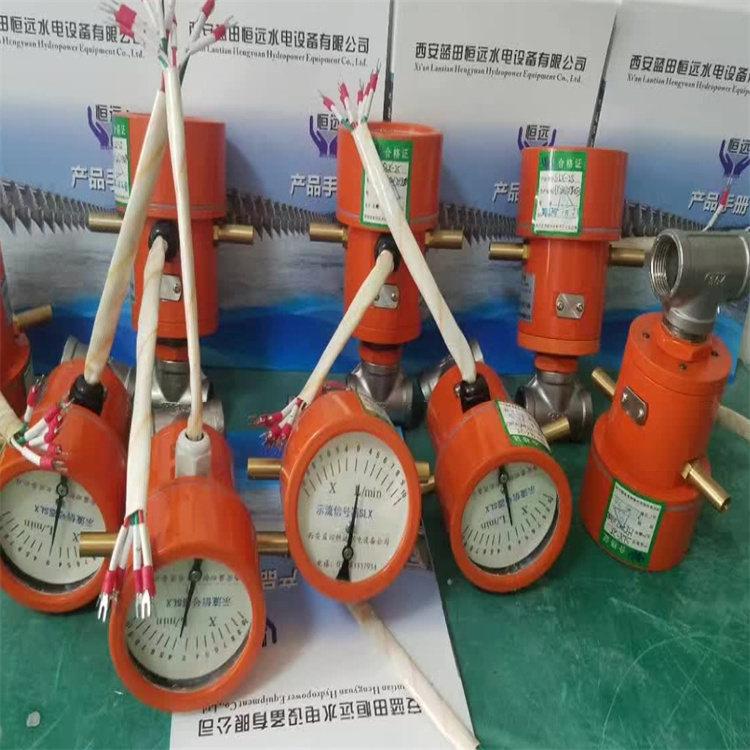

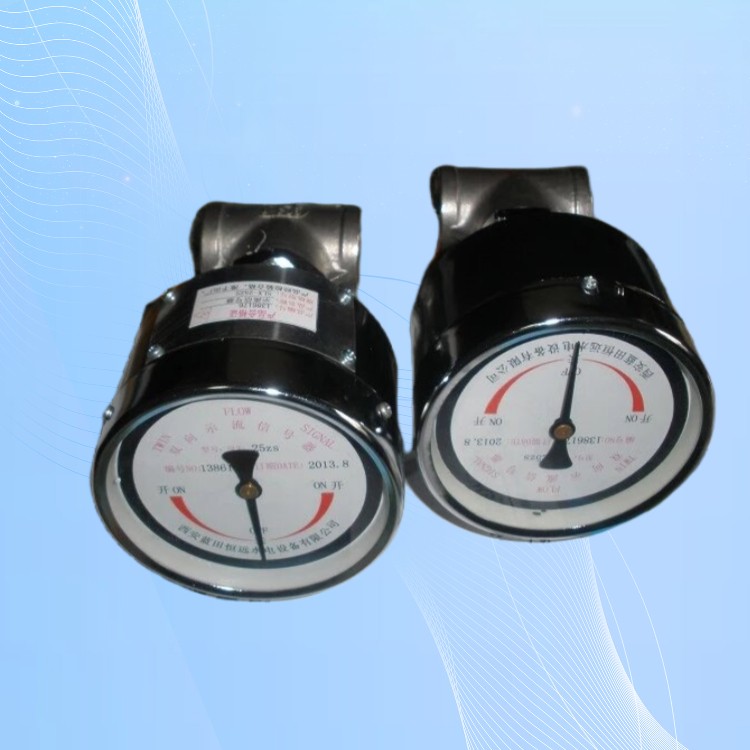

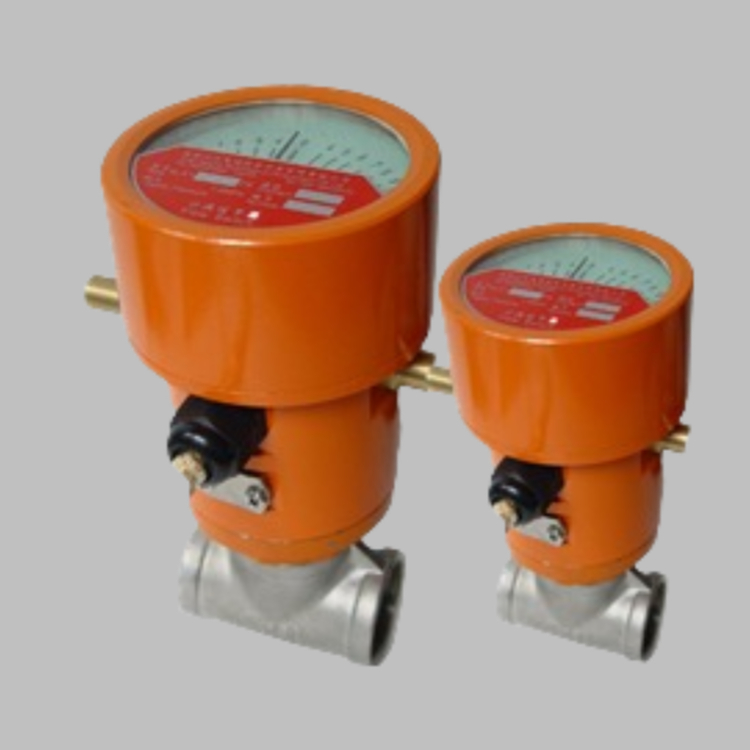

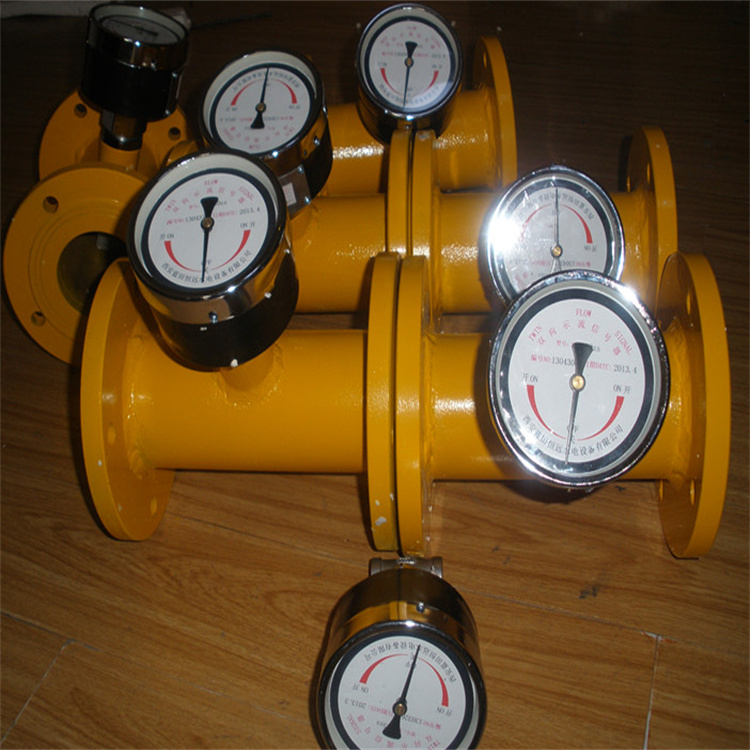

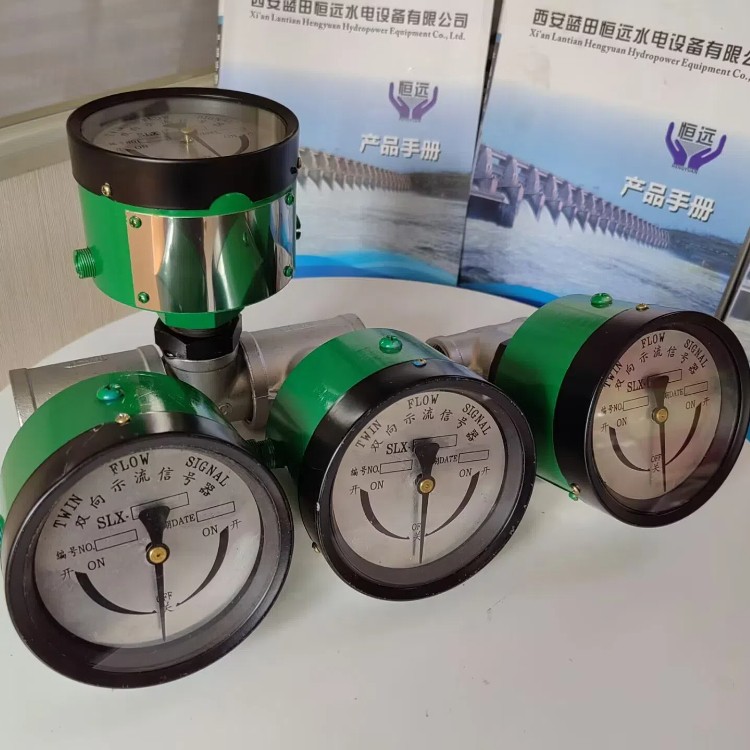

可调整双向示流信号器SLX-25ZS SLX-40

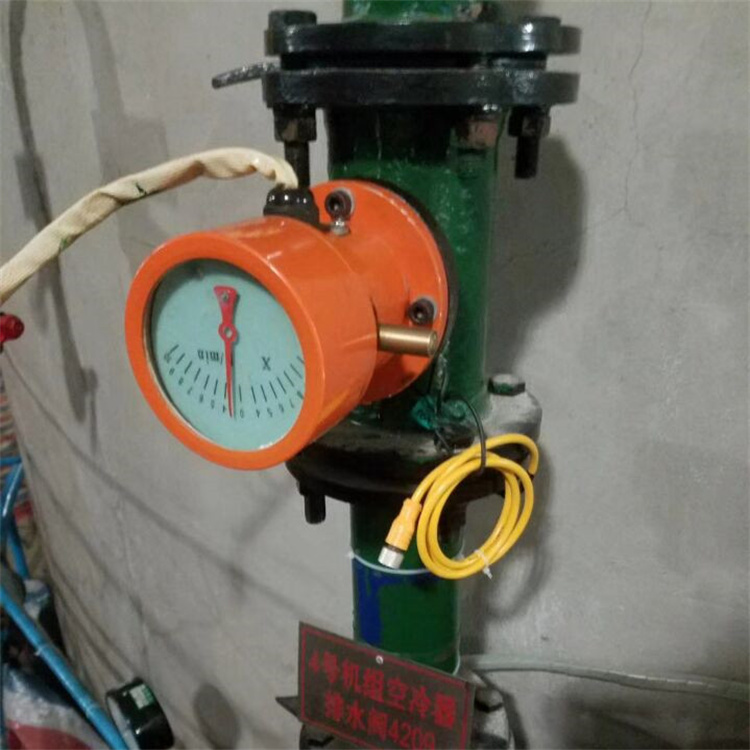

SLX双向示流信号器是用来监视管路中的水流流量，当流量达到设定值时，示流信号器发出电信号。反馈到保护系统或控制流量的系统中去，从而保护主设备能正常工作。在现场，还可通过观察指针的偏转程度来判断水流情况。本示流信号器设计成双向指针型，也适应有反向冲水系统。

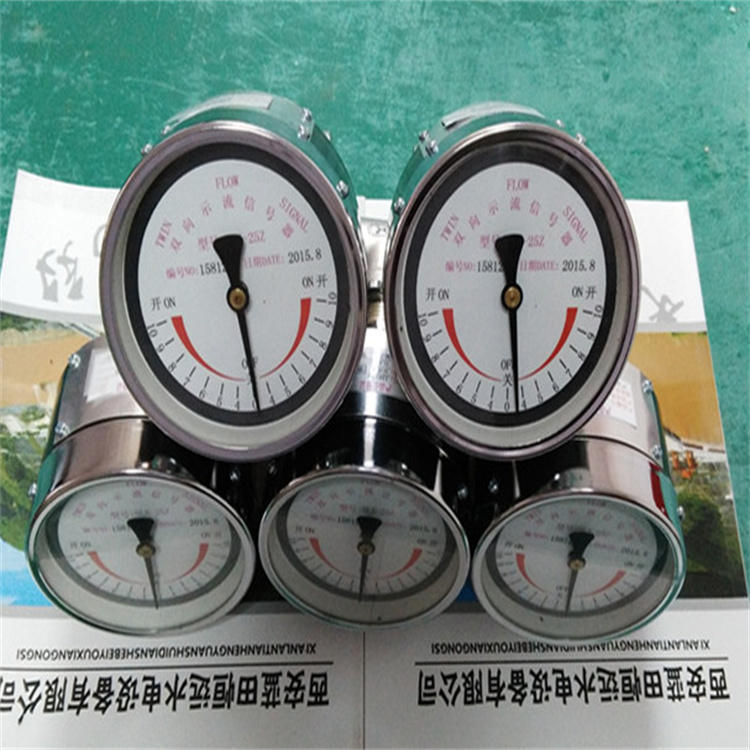

本示流信号器主要由喷嘴系统、杠杆、微动开关及指示部分组成。水流经过喷嘴系统产生压差使杠杆摆动，当水流量超设定值时，杠杆克服弹簧力使微动开关动作发出正常信号，此时指针指向开的位置；当水流流量低于设定值，液流力小于弹簧力，弹力使微动开关动作发出低流量信号，此时指针指向关的位置。采用端面指针式设计，观察直观、造形美观。

主要技术参数

1)介质压力小于1Mpa，管路介质经过过滤的无腐蚀性工业用水。

2)环境温度0.5~40℃、相对湿度小于95%。

3)信号开关功率100W；额定电压DC220V、3A；AC20V

4)安装于室内，周围无爆炸腐蚀金属和破坏绝缘的气体或尘埃。

5)用户可在一定范围内调整流量动作值；

6)进出口管路长应有5~10倍管径直管段水平安装；

在水轮机机组和筒阀接力器旁、回复机构上，分别安装MLK-1位移传感器、国产位置开关。该位移传感器特点：导叶接力器位移传感器选用非接触式的磁致伸缩位移变送器，因活动的磁铁与传感器之间无接触，不产生任何磨损，有利长时期使用；精度和防护等级高；容易安装；测程值在一定范围内可调节；测量信号用于监控和机组调速装置；可按控制的需要整定不同的动作点，开关量电信号供监控系统。在国内和国外的机组上。较多使用此原理的变送器。国产的位置开关因不易调节。体积大等因素，在部分电站已被非接触直线式位置开关所取代。

发电机轴电流监测装置由西蓝恒远公司生产提供，由轴电流互感器和轴电流显示报警装置组成轴电流监测装置。轴电流互感器套在发电机大轴上，固定在发电机推力油槽内挡油管下方下机架中心体内。当发电机轴承的绝缘损坏，在大轴中形成危害轴瓦的轴电流时，轴电流显示仪能显示轴电流的大小。发出报警或停机信号。从而在轴承损坏之前就可以发现故障并予以消除，避免事故扩大。

机组所有的电液换向阀，均采用西蓝恒远DFX的产品，二位四通的电液换向阀为双线圈、带自锁、可短时通电，分别控制机组锁锭、二段关闭阀。提供二段关闭阀安装在接力器关闭时的回油管道上。在机组紧急关机过程中，当机组以一定速度关闭到一定开度后，操作电磁阀，投入二段关闭阀，以改变机组关闭速度，防止机组抬机，保护机组的安全。
