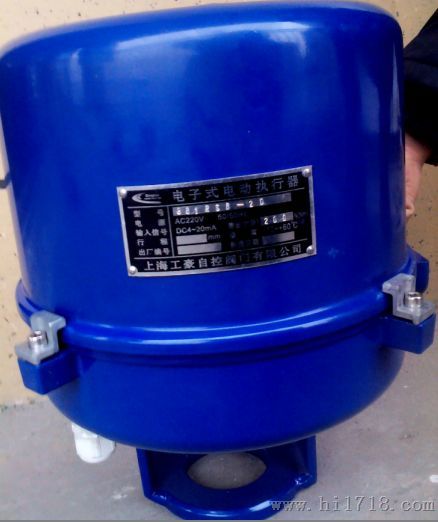

四、执行机构 类型:可选PS、3810电子式直行程执行机构，防爆型选用3810型，技术参数和性能：请参阅对应的执行机构及阀门定位器说明书。 五、外形尺寸

公称通 径DN（mm）	L(mm)			H(mm)		H1(mm)				D (mm)	重量（kg）
	1.6 (MPa)	4.0 (MPa)	6.4 (MPa)	常温 型	散热 型	PN0.6 (MPa)	PN1.6 (MPa)	PN4.0 (MPa)	PN6.4 (MPa)		1.6 (MPa)
G3/4”	120	120	120		/	31	31	31		225	12
20	181	194	206	501	651	45	52	52	65	225	23
25	184	197	210	513	663	50	57.5	57.5	70	225	24
40	222	235	251	650	815	65	75	75	85	225	39
50	254	267	286	652	822	70	82	82	90	225	44
65	276	292	311	770	950	80	92	92	102	225	64
80	298	317	337	782	967	95	100	100	107	225	76
100	352	368	394	800	1010	105	110	117	125	310	97
150	451	473	508	1080	1340	132	142	150	172	310	203
200	600	610	650	1125	1385	160	170	187	207	310	264
250	650	670	690	1345	1625	187	202	225	235	310	418
300	740	770	800	1365	1645	220	230	257	265	310	618
