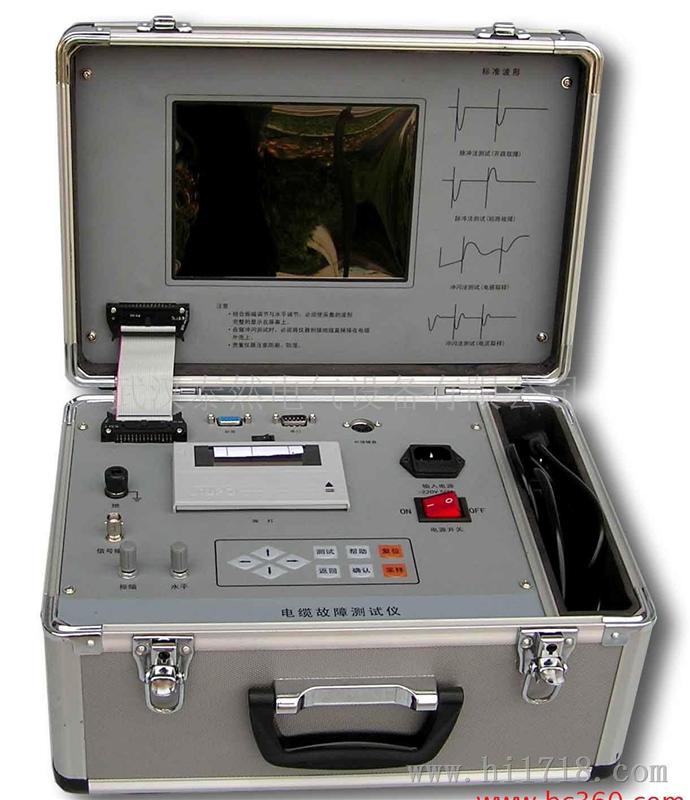

TR-2000型电缆故障测试仪简介

TR-2000型电缆故障测试仪，可用现代经典的直流高压闪络法、冲击高压电感取样法、冲击高压电流取样法、低压脉冲法等多种测试方法，对各种类型动力电缆的短路故障、断路故障、高阻闪络故障、高阻泄漏故障等多种故障进行故障分析、检测、定点。同时也可对控制电缆、市话电缆以及同轴通讯电缆出现的短路、断路故障进行初测，也可对电缆全长进行校对。

一、      特 点

·可测试35KV以下各种型号不同电压等级的铜、铝芯电力电缆和市话电缆的各种故障。常见的油侵纸电缆、交联乙烯电缆、不滴流电缆和塑料电缆四种常用电力电缆的电波传播速度已经在仪器中预置，一些特殊电缆的电波传播速度可在现场利用键盘临时预置，电缆长度及故障距离无须人工换算，由仪器自动换算并显示故障距离。

·可测试各种型号电缆的开路、低阻故障及电力电缆的高阻闪络性故障和高阻泄漏性故障。

·对于简单的开路、短路故障波形,仪器能自动分析,自动由双游标标出故障点，并显示故障距离,无须人工干预。

·一屏可同时显示两幅波形（故障波形、全貌波形），给用户分析波形带来极大方便。

·屏幕显示波形可任意扩展、压缩、左移、右移。

·仪器配有面板式微型打印机，可随时打印测试波形、数据及其它有关内容。

·仪器的操作过程均由汉字提示，即便是初次使用也可以操作自如。

·仪器内存有操作使用说明，可随时调用显示。

·可同时显示两次测试波形或同屏比较显示测试波形与一个标准波形。

·可现场存储近千个测试波形，不怕掉电并可保存于仪器内。

·仪器有3.5″软驱，可将现场波形拷贝下来保存，也可用于客户与客户之间、客户与厂家之间进行现场测试波形的交流与探讨。

·本仪器软件完全标准化设计，可将仪器软件拷贝与任意一台PC机。

·可利用3.5″软驱将现场测试波形拷贝下来通过网络发往远程用户。

·具有测速（电波在电缆中的传播速度）及测时（故障点回波时间）功能。

·仪器内存有多种测试标准波形，用户可随时调出学习参考。

·可直接采用多种测试方法，无须对仪器本身进行调整。

二、      技术参数

·测试距离：    单端测试距离≥15千米

·短测试距（盲区）：小于V/15（米）（其中：V电波在被测电缆中的传播速度）

·测试误差：    相对误差：≤±2%

误差：故障点在千米以内≤15米，故障点在千米以上≤20米

·读数分辨率：  V/60米

     其中：V为电波在被测电缆中的传播速度。如：“油浸纸电缆”，电波传播速度为160m/us,仪器的读数小分辨率为2.66米，即屏幕上光标每移动一点，读数变化2.6米。

·电    源：    AC  220V   ±10%  50HZ

·环境条件：    温  度：  0℃～50℃    相对湿度：80%±5%

·主机体积：    350×250×200（mm）

·主机重量：    4kg
