字式局部放电检测仪
价格:电议
地区:
电 话:86-0514-87911223
手 机:13952796822
传 真:86-0514-87231012
产品品牌:
长风
产品型号:
JFD-2006

一、概述

JFD-2006数字式局部放电测试系统是我们继JF-8001(仿MODEL-5)、JF-8201、

JF-8601、JF-9801、JF-2002等型号局部放电检测仪后研制开发生产的全新的数字化仪器设备,它的功能超出了测量仪器的范畴,它集成了检测仪器、智能控制台、数据分析等功能,是一套完整的局部放电试验系统。

它既可作为单纯的局放测量仪器使用,也可作为单纯的智能控制台使用,也可与其他设备一起作为试验测量控制系统使用。

1.1、先进性:采用高速宽频带数据采集系统,放电波形还原显示清晰,失真度小,配合时间窗的使用,可动态放大显示图形细节;采用12位数据采集系统,结合连续、单次数据采集,测量与传统模拟局放仪相比有了质的提高;融合了智能控制技术理念,可自动程控完成局放试验整个试验过程。

1.2、继承性:运用虚拟仪器的概念,数字化全模拟传统仪器的功能,

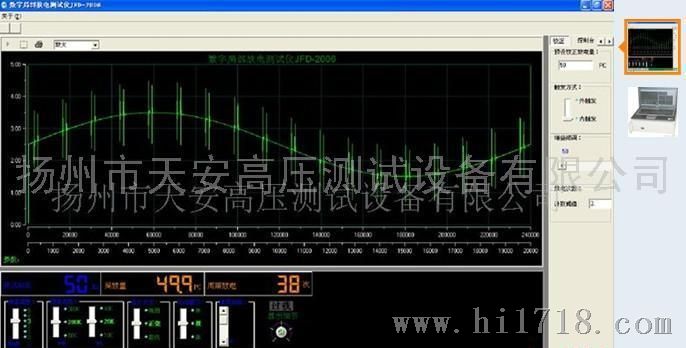

图形显示分为:椭圆、正弦、直线,放电相位显示明确;

同步跟踪显示任意频率的试验电源,放电相位显示明确;

数控增益粗调、增益细调。数字模拟时间窗,可任意调节大小,动态并可放大显示细节。

1.3、可靠性:优化了系统组成结构,运用模块化、单元化设计技术,数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路,加上采用了高可靠性的数据采集卡,使得数字仪器的可靠性有了根本的保证。

1.4、安全性:系统采用了多参数报警保护措施,关键部位更采用软、硬件双重保护,灵敏度高,确保了整个试验系统的运行安全。



四、技术指标

4.1、系统主要性能技术指标

4.1.1、可测试品的电容量范围6PF~250µF。

4.1.2、检测灵敏度允许电流(见表一):

4.1.3、显示工作方式

4.1.3.1、显示方法:椭圆——正弦——直线

4.1.3.2、工作方式:分连续、单次显示工作方式。

4.1.3.3、触发同步方式:分内外触发方式,内触发为仪器电源同步触发,频率50;

外触发为同步试验电源工作频率,10~1000Hz内任意频率。

4.1.3.4、外触发同步信号输入电压:5~50V,输入功率<1伏安。

4.1.3.5、信号相位判定:椭圆显示为极坐标方式,正弦显示为正弦波方式,其显示

图形的起点为试验电源的零点,其显示图形的长度为试验

电源的一个周期,外触发同步方式下系统准确真实地显示

了的试验电源的周期、相位。

4.1.4、时间窗:系统软件模拟时间窗,相位大小任意选择,可动态放大显示时间窗,

两个时间窗可分别或同时开。

4.1.5、滤波频带:系统采用传统的带通滤波方式,3dB低频端频率fL分10、20、40KHZ

档,3dB高频端频率fH分80、200、300KHZ档,fL和fH可灵活任意

组成各种滤波通带。

4.1.6、信号放大器:

4.1.6.1、增益调节:分增益粗调和增益细调,增益粗调分6档,档间增益差20dB

(10倍),误差±1 dB调节;增益细调范围>20dB。

     4.1.6.2、放大器正负极性响应不对称性:<1dB。

4.1.7、局放信号测量:所见即所得方式,可在连续、单次、放大等显示工作方式下测

量局放信号,误差±5%(以满刻度计)。

4.1.8、试验电源测量(选项,需外接电压、电流传感器):可测量高压侧电压、高压

侧电流、低压侧电压、低压侧电流,

显示分为模拟指针和数码显示,误差:±3%(以满刻度计)。

4.1.9、定时器:软时钟,等于操作系统时钟。

4.1.10、结构

 4.1.10.1、主机:4U加强型标准机箱 重量:约15KG。

4.1.10.2、数字处理设备:标准配置为便携式电子计算机,笔记本。

4.1.10.3、控制开关柜(选配件,体积重量随功率变化
