一、概述
QDCS62 系列超声波物位仪是一种智能型非接触式物位测量仪表。产品具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算技术，提高仪表的测量，对干扰回波有抑制功能，保证测量结果的真实。产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量。
二、主要参数
电源：DC-24v（24v—30v） 输出：4—20mA (两线制)
量程：0—10m（任何段） 盲区：0.3—0.6m
分辨率：1mm 度：0.25%
环境温度：-25℃—60℃ 防护等级：IP65

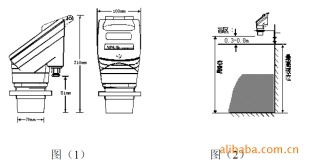

三、外形尺寸（图1所示）
四、安装与接线

<一>安装
QDCS62 系列超声波物位仪安装方便，直接利用传感器上的螺纹安
装，并注意以下几点：
1、传感器和物位之间距离应大于盲区（安置高度≥位高
度+盲区）同时要保证传感器轴线应垂直于被测物体。
2、在固定当中必要时可加橡胶垫圈，同时尽可能远离噪声源。
3、因传感器发射波夹角的存在，在安置时应与器壁保持一定的距离，安置示
意图见图（2）
<二>接线如“接线示意图”接线。
五、菜单介绍(各代码的说明、参数意义)
PASS 密码菜单（输入3456 进入菜单）
P-00 空距:传感器到池（罐）底的距离，或测距时的测距
P-01 满量程：液位，对应于电流输出20mA
P-02 测量盲区：即传感器到液（物）体面的小距离，在这区间内仪表无法正常工作，一般取值30-60CMP-03 测量数据的变化率：即每次采样允许的变化量，单位为-2-mm/T，一般取10-30mm,当设定为“00”时测量数据按实际变化值变化P-04 显示内容：显示距离与液位的切换，设定为“00”时显示距离，设定为“01”时显示液位
六、操作说明
1、操作步骤
2、操作步骤说明
按 键出现密码菜单，按 键进入设定状态（此时有一位数字闪动），可按 修改该位数字，交替使用和键更改其参数值，输入密码：“3456”按 进入菜单
·按键选择要设定的参数，按进入设定状态
·交替使用 和键更改其参数值
·按键确定更改好的参数
·如需更必其它参数则继续按键更改菜单项，重复以上步骤即可，
所有参数修改完后，后按键返回显示菜单。
