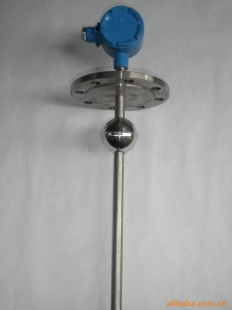

yw-67系列干簧式浮球液位控制器

□ 概述

yw-67系列干簧式浮球液位控制器，广泛用于民用建筑用水池、水塔、水箱，
以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种
液位的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导
电液体，本控制器可对液位进行自动控制。

□ 型号说明

 □ 主要技术指标

1、测量范围

G型（不锈钢）≤4m，（4m以上协商解决）

S型（ABS塑料）≤4m

2、被测介质温度

国产干簧管－10℃~+80℃，进口干簧管－10℃~+100℃

3、被测介质比重：＞0.7g/cm³

4、工作压力：≤1.6MPa

5、干簧管触点容量：220VAC，1A

□ 工作原理

在控制器中装若干只GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下
时干簧管的触点随着发生动作，从而达到控制液位的目的。可驱动泵对液位进行全自
动控制

□ 安装和接线

1、 法兰安装G－法兰标准HG20592－97DN150、PN1.6（其它法兰标准协商解决）螺纹
安装螺纹尺寸M30×2

2、 传感器与显示仪之间的联接线不能与交流电源同路敷设，因为感应交流电有可能会
影响仪表，同时为了避免干扰信号，尽可能使用屏蔽电缆在铁管内敷设。

3、 传感器装在被测容器上，其安装方法见图二，传感器下端与容器底部固定牢。

4、 由于受铁路运输的限制，大于4m以上采取分段装箱，安装时由用户自行焊接，焊接
后段将焊缝锉平正，并做好水压试验（压力小于0.6MPa）确定不漏方可使用，F型的
传感器还须将随箱来的氟塑料套管套上并固定；或用户自行解决运输问题。

□ 订货须知

1、 写明传感器的规格、型号、数量

2、 写明传感器的材质、测量点L₁、L₂……L₃的具体位置及传感器总长，应提供L₁、L₂……
L₃触点形式（常开或常闭），如不确定则以常开触点生产。

3、 传感器在安装前须进行检查，用万用表棒接在传感器接线端子，当浮球上下移动时，相
应地使干簧管动作。
