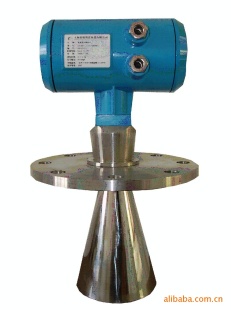

雷达物位计
价格:电议
地区:广东省
电 话:86 0755 27663549
手 机:13824335236
传 真:86 0755 61624521
品牌上海新勇自动化仪表有限公司型号LD26
类型脉冲型雷达物位计测量范围0-50mm
分辨率1mm测量±0.02
电流信号4-20(mA) 供电电源24VDC
工作频率8.4GHZ

RadarRD系列智能雷达物位计

特性与优势:
无盲区,高
两线制技术,是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响
安装简便,牢固耐用,免维护
HART或PROFIBUS-PA通信协议及基金会现场总线协议,标定简便、通过数字液晶显示轻松实现现场标定操作,通过软件GDPF实现简单的组态设定和编程
测量灵敏,刷新速度快。
适用于高温工况,高达200℃过程温度,当采用高温延长天线时可达350℃

测量原理
雷达物位计天线发出微波脉冲,在被测物料表面产生反射,并被雷达系统所接收。

输入
天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知,则物位L为:
L=E-D

输出
通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。
测量盲区
盲区(BD)是从测量参考点到物位时的介质表面的小距离。

盲区

GDPULS61

GDPULS62

GDPULS63/GDPULS64

从法兰开始

天线长度

(参见尺寸图)

天线长度

(参见尺寸图)

喇叭长度

(参见尺寸图)


测量条件
注意事项
测量范围从波束触及罐低的那一点开始计算,但在特殊情况下,若罐低为凹型或锥形,当物位低于此点时无法进行测量。
若介质为低介电常数当其处于低液位时,罐低可见,此时为保证测量,建议将零点定在低高度为C 的位置。
理论上测量达到天线的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的至少50mm。
对于过溢保护,可定义一段安全距离附加在盲区上。
小测量范围与天线有关。
随浓度不同,泡沫既可以吸收微波,又可以将其反射,但在一定的条件下是可以进行测量的。


测量范围超出的动作
当测量范围超出时,仪表输出为22mA电流。
电气连接
两线制
HART通信的小负载:250Ω
电缆入口:M20×1.5
内设极性反接,射频干扰,及尖峰过压的保护电路。

调试
GDPULS可以通过三种方式调试:
通过显示调整模块GPM
通过调试软件GDPFSOFTWARE
通过HART手持编程器

现场现场编程模块(GPM)
GPM编程器由6个按键和一个液晶显示屏,可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。


通过GDPF软件调试
无论那种信号输出,4…20mA/HART, Profibus PA,雷达传感器都可以通过软件进行调试。采用GDPF软件进行调试,GDPULS需要一个仪表CONNECTCAT驱动器。软件和CONNECTCAT驱动器可以作为附件订购。

使用软件调试的时候,给雷达仪表加电24VDC,同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻(内部电阻250欧姆)的供电仪表,就不需要附加外部电阻,这时候HART适配器可以和4…20mA线并联。


技术参数:
基本参数 工作频率:10.2G
波 束 角:
24°GDPULS61,GDPULS62
20°GDPULS63,GDPULS64带DN150法兰
16°GDPULS63,GDPULS64带DN200法兰
14°GDPULS63,GDPULS64带DN250法兰
测量范围:0…70m(标准)
重复性 :+/-3mm
分辨率 :1mm
采样 :回波采样54次/s
响应速度:>0.3s(根据具体使用情况而定)
电流信号:4…20mA
:<0.1%或10mm(0~20m) 20mm(大于20m)
通讯接口 HART通讯协议
过程连接 G1 1/2 316L不锈钢,PVDF,PTFE:GDPULS61
法兰DN50,DN80,DN100,DN150(棒式天线)
法兰DN50,DN80,DN100,DN150,DN200,DN250(喇叭口式天线)
电源 电源:24VDC(+/-10%),波纹电压:1Vpp
耗电量:max:22.5mA
环境条件 温度:-40℃…+200℃
容器压力(表压)-1…60bar
防爆 ExiaII CT6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口:2个M20×1.5(电缆直径5…9mm)
安装说明
定位
推荐距离(1)墙至安装短管的外壁:
离罐壁为罐直径1/6处,小为30cm。
不能安装在入料口的上方(4)。
不能安装在中心位置(3),干扰回波会导致信号丢失。
为防止直接日晒或雨淋,建议使用保护盖。

罐内安装
在信号波束内,应避免由如下安装物(1):例如限位开关,温度传感器等。
对称装置(2),如真空环,加热线圈,挡板等等。

选择
天线尺寸:天线越大,波束角越小,干扰回波将越弱。
天线调整:将天线调整到测量位置。
导波管:导波管用来避免干扰回波。
顶部反射
由于浮动顶的不稳定移动性,所以浮动顶不推荐使用于高测量,一种特殊的反射装置可在浮动顶应用。
安装位置:
浮顶上反射板位置:
反射装置的上部边缘水平。
对于倾斜面(例如圆形浮顶),反射装置的支撑装置的支撑脚必须根据需要进行调整。

罐内安装

罐内安装
标准安装
雷达天线不可向罐壁倾斜。
为了使温度影响小化,在对接法兰的连接处必须使用弹簧垫圈。
杆式天线必须伸出安装短管。
垂直放置杆式天线,不要让雷达束指向罐壁。

雷达天线不可向罐壁倾斜。
喇叭天线必须延伸出安装短管,否则应使用天线延伸管。
喇叭天线必须调整至垂直,不要让雷达束指向罐壁。

导波管内安装
雷达传感器通过导波管或旁通管进行测量,测量管起到导波作用。下面是一个测量管(导波管的构造图)
测量管内壁必须平滑,如果可能的话测量管的内径需要与喇叭口的直径相符,请使用拉拔或纵伸焊接的不锈钢管。可以通过预先焊接的法兰盘或焊接头延长测量管。
必须注意:
焊接时,不能产生凸点或凸缘。将法兰和测量管对齐固定,然后焊接。焊接不要穿透测量管管壁管内壁必须保持平滑,一定要小心的除去焊缝和不平滑的地方,否则会造成很强的虚假回波。

波束角
波束角为当雷达能量密度达到能量密度的一半(3dB)宽度时的角度α,微波可散射到波束外部且可被干扰装置所反射,波束角与天线型号(直径)有关。
